В этой статье подробно описывается сетевой блок питания для радиотелефонов Panasonic: характеристики, разборка, оценка...

Адаптер питания Panasonic PNLV226CE

Данный блок питания подходит ко многим моделям радиотелефонов от компании Панасоник, у которых требования по питанию 5,5 вольта постоянного тока на 500 mA, список поддерживаемых телефонных аппаратов в конце статьи.

Внешний осмотр

Данный экземпляр блока питания - оригинальный. Т.е. именно этим БП и был укомплектован мой телефонный аппарат Panasonic KX-TG1611CA - его обзор с полной разборкой я выложу в ближайшее время.

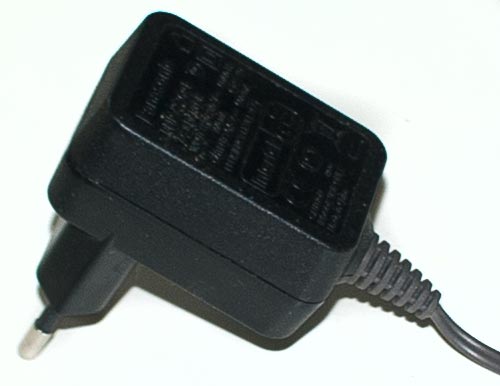

Корпус блока питания сделан из пластмассы - это сравнительно небольшое изделие и очень легкое. Стандартная вилка для наших розеток. Выходной провод, качественный, длина 1 метр 80 см (измерено мною).

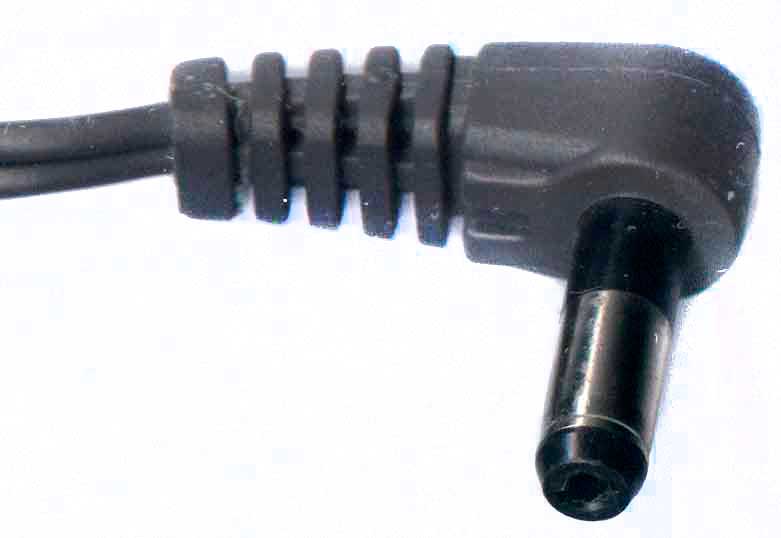

На другом конце провода стандартный круглый разъем диаметром 4,7 мм, внутренний - 1,7 мм. Эти разъемы подходят практически ко всем радиотелефонам Панасоника, наверное более 10 лет такие.

Маркировка блока питания

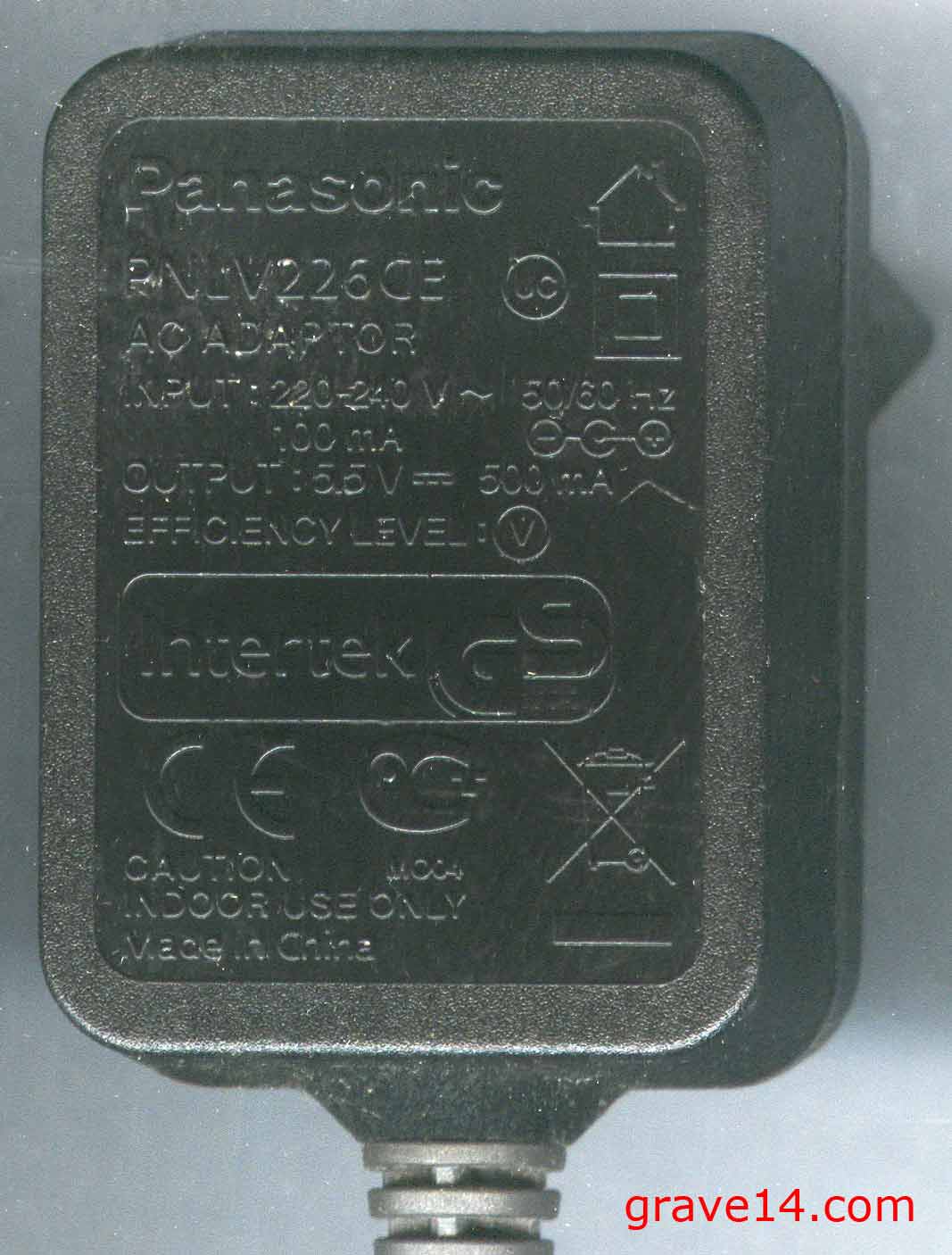

На верхней стороне корпуса этикетка, в привычном понимании, отсутствует — вся маркировка отштампована непосредственно на пластмассе корпуса (тиснение/рельефная штамповка).

Мы видим логотип Panasonic и название модели - PNLV226CE. Название - адаптер. Входное напряжение 220-240V~ 50/60Hz 100 mA. Выходное напряжение: постоянный ток 5.5V 500 mA. Efficiency Level V - это эффективность уровня V - средняя эффективность, несколько строгие ограничения по потреблению электроэнергии без нагрузки. Тут же такие значки: "домик" - использовать в помещении; "квадрат в квадрате" - двойная защита; значок - замкнутый круг, в котором буквы UC, значение этого значка точно не выяснил. Затем Intertek GS - это "проверенная безопасность", сертификации Германии, действует по всей Европе. Значки CE и Российский стандарт... значок "перечеркнутая урна" - требует специальной утилизации. Указана полярность выходного разъема? по центру + (плюс), снаружи - (минус). Сделано в Китае.

Разборка Panasonic PNLV226CE

Корпус блока питания состоит из двух половинок - склеенных между собой (или сварка пластмассы). Потому просто так разобрать не получится, однако, если быть аккуратным и использовать инструмент, можно минимизировать ущерб "товарному виду". Используемую пластмассу я бы оценил как нормальную - хорошая и качественная, но при желании её легко можно сломать.

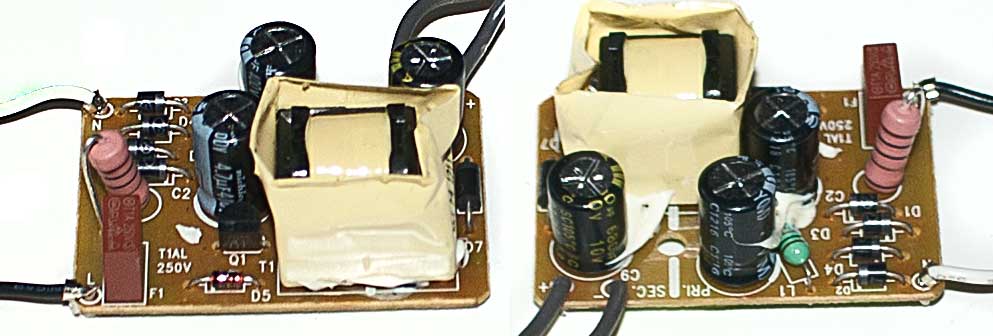

Внутри находится одна плата электроники. На фото вы можете видеть её со всех сторон.

Два провода - чёрный и белый идут на входную вилку сети переменного тока. Серый сдвоенный провод - это выход.

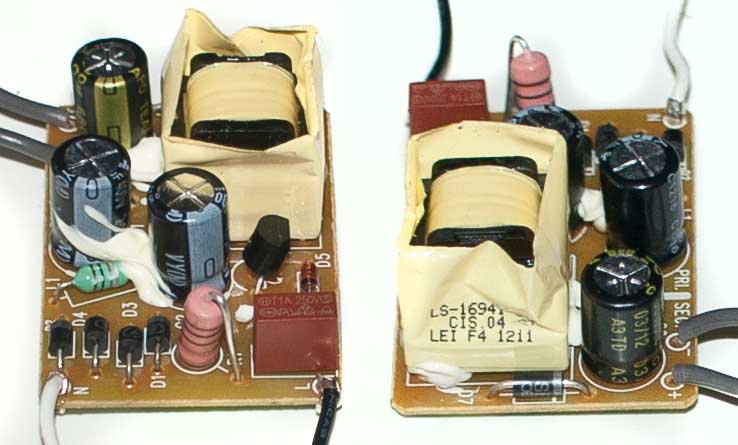

Плата электроники подробнее

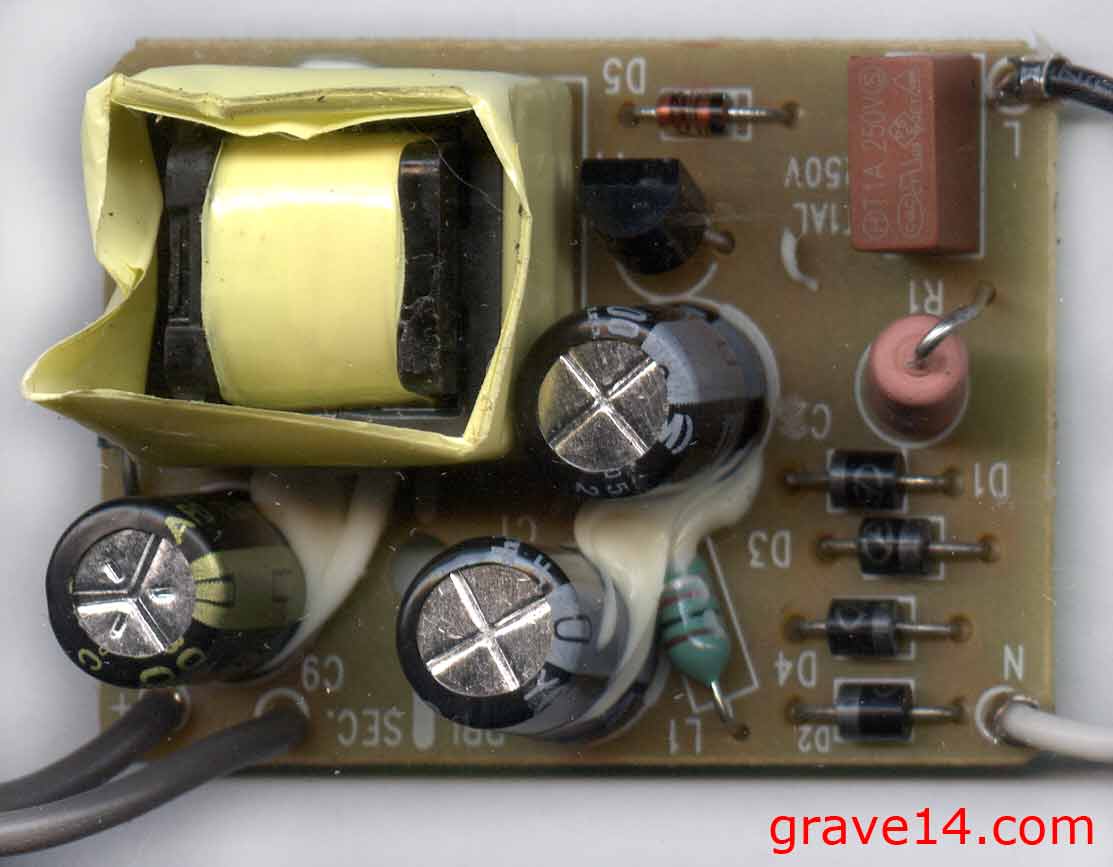

Часть элементов на плате залита эластичным клеем. На входе видим мощный защитный ограничительный резистор R1. Далее F1 - это предохранитель, вставка плавкая, в пластмассовом корпусе, маркировка на нем и на текстолите - T1A 250V. Диодный мост - четыре выпрямительных диода 1A7. Два входных сглаживающих высоковольтных электролитических конденсатора: 4,7 мкФ на 400В и 2,2 мкФ на 400В - оба производства nichicon. Катушка индуктивности - дроссель. Силовой ключ - высоковольтный биполярный транзистор 13003L (MJE13003) — классическое решение для импульсных адаптеров небольшой мощности. Диод 1N4148. Трансформатор с маркировкой LS-16941-ST1 CIS.04 LEI F4 1211. По этому трансформатору проходит деление: высоковольтная часть блока питания - PRI. и низковольтная часть - SEC. На выходе диод SB145E и электролитический конденсатор 680 мкФ на 10В производства TEAPO.

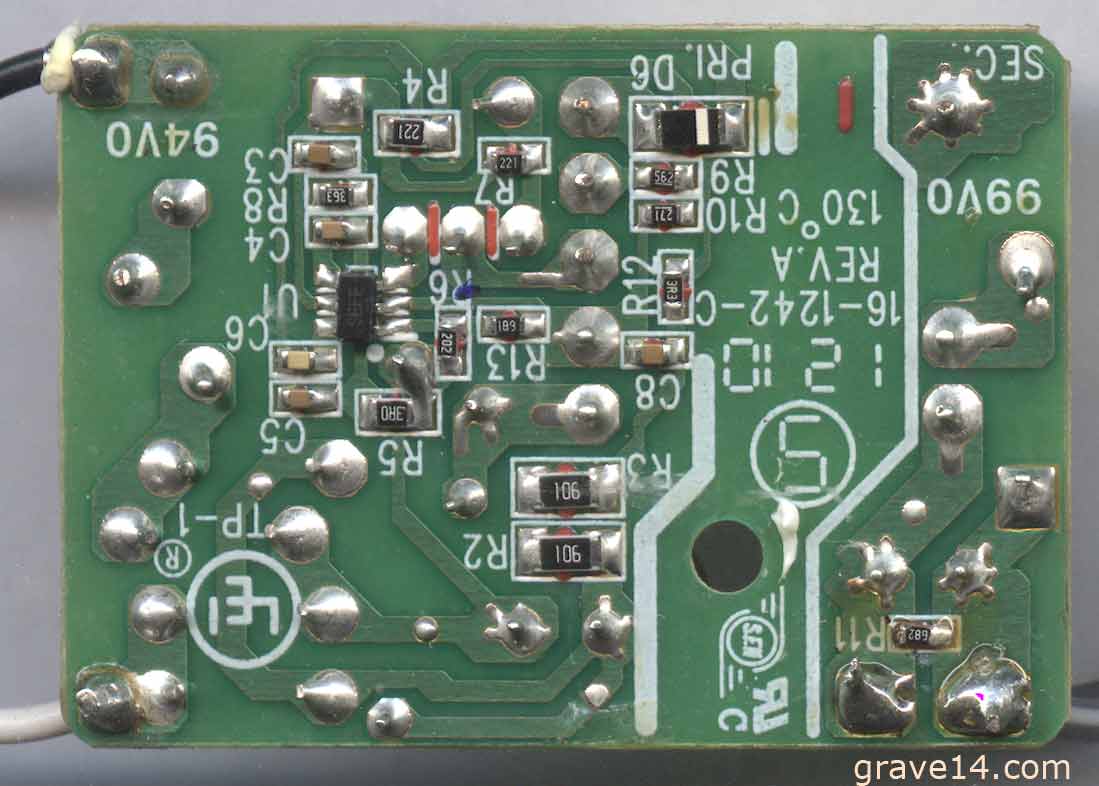

Обратная сторона платы

С этой стороны мы видим дорожки, маркировка 16-1242-C REV.A 130C. Есть два неведомых мне логотипа и еще маркировка TR-1.

С этой стороны платы SMD-элементы, резисторы, конденсаторы, один диод... Один чип с 6-ножками, на текстолите обозначен как U1 и это ШИМ-контроллер (PWM controller) в корпусе SOT-23-6 с SMD-маркировкой SEFE. Пайка аккуратная.

Выводы

Адаптер питания Panasonic PNLV226CE проработал много лет без перерыва и на момент написания статьи (октябрь 2026 года) был в идеальном состоянии. Сейчас он стоит новый $5,5-14.

По части ремонта - это "необслуживаемое" изделие, но так подразумевает производитель. Потому корпус и склеен. Если же вы считаете ремонт целесообразным, то при аккуратном вскрытии, этот ремонт достаточно прост: замена электролитических конденсаторов, транзистора 13003L или диодов...

Совместимые модели радиотелефонов Panasonic KX-TG1611, Panasonic KX-TG1711, KX-TG6611, KX-TG6612, KX-TG6621, KX-TG6622, KX-TG8051, KX-TG8061, вероятно их больше, пишите в комментариях к статье или по форме обратной связи.

Михаил Дмитриенко
специально для grave14.com
14.10.2026
