Сегодня мы опишем и полностью разберем зарядное устройство для фотокамер Samsung, список поддерживаемых моделей приведен в конце статьи, он достаточно широкий

Зарядка Samsung SAC-45 описание и что внутри

Прошлый владелец этого адаптера уверял, что это оригинальный экземпляр, который шел в комплекте с его фотоаппаратом - "цифровой мыльницей", впрочем, он может и ошибаться - эта зарядка 2007 года... Но она по-прежнему в рабочем состоянии.

Внешний осмотр и характеристики

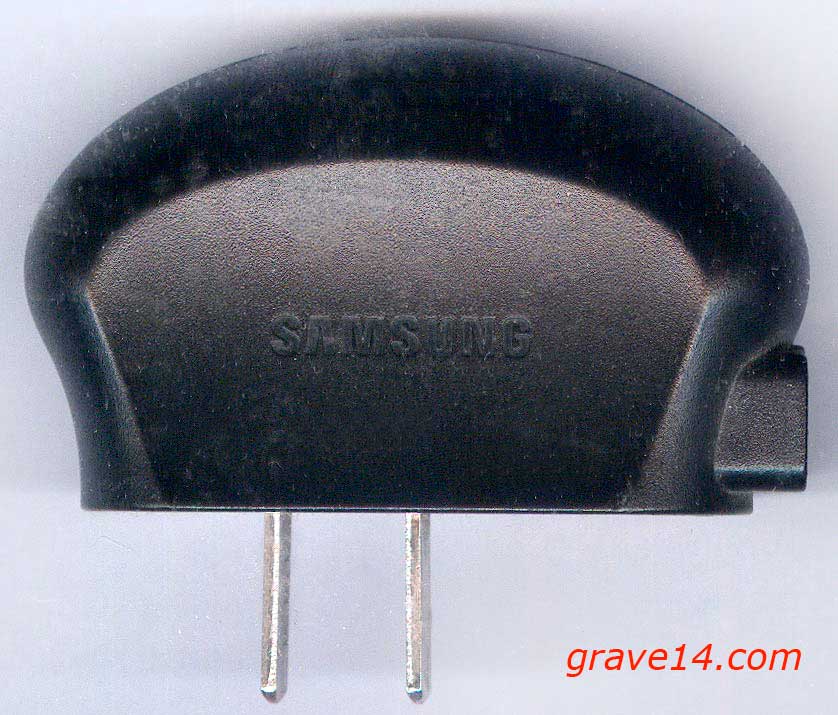

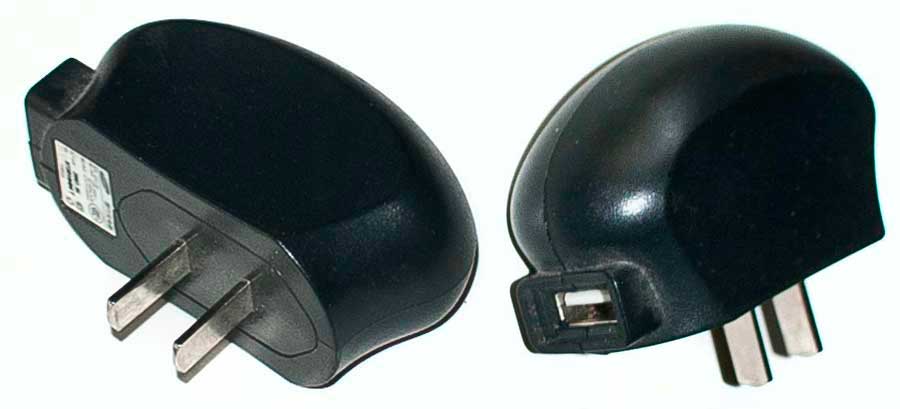

Пластмассовый корпус оригинальной формы. Вилка имеет плоские выводы - это американский стандарт тип А, у нас в обиходе именуется "китайская вилка". С одного торца USB-разъем. Это удобно, так как можно использовать USB-кабели с другими типами разъемов на другом конце (например, можно заряжать телефоны или иные устройства).

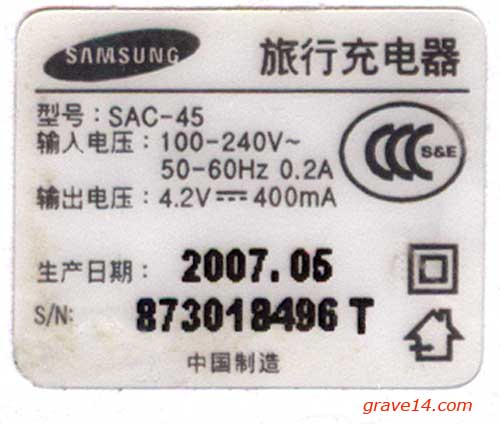

На нижней стороне корпуса, где вилка, есть небольшая этикетка - привожу её скан, а так же то, что на ней написано, перевод на русский язык:

Дорожное зарядное устройство
Модель: SAC-45
Входное напряжение: 100-240 В, 50-60 Гц, 0,2 А
Выходное напряжение: 4,2 В, 400 мА
Дата производства: 2007.05
Серийный номер: 873018496 T
Сделано в Китае

Оригинальный текст:

旅行充电器
型号：SAC-45
输入电圧：100-240V~ 50-60HZ 0.2A
输岀电压：4.2V — 400mA
生产日期：2007.05
S/N 873018496 T
中国制造

Есть логотип Samsung, а также символ "квадрат в квадрате" - значит здесь есть двойная или усиленная изоляция. Потом символ "домик" - значит устройство предназначено для использования в помещении. Значок "три буквы ССС в овале" - это Китайская обязательная сертификация. И добавлено еще S&E - подтверждение электрической безопасности, защита от перегрева и возгорания, от удара током. А также электромагнитную защиту - зарядка не создает опасных помех другим приборам и сама устойчива к ним. Важно отметить: эти значки еще не гарантия, что все так и есть на самом деле.

Напряжение 4,2 В

Необходимо сказать несколько слов и об напряжении 4,2 В. Оно характерно для зарядки одноэлементного литий-ионного аккумулятора с максимальным напряжением заряда 4,2 вольта. Так как оно меньше стандартных 5 вольт USB, не все подобные устройства могут корректно работать с этим адаптером.

Разборка адаптера Samsung SAC-45

На первый взгляд разборка этого устройства не может быть сложной: хоть нет нигде винтов, но четко видны стыки. Корпус состоит из трех частей - две половинки, и нижняя вставка, где плоские выводы.

Однако корпус склеен (или это сварка пластмассы) , причем сделано это на совесть. И пластмасса также весьма прочная. Поэтому разобрать и не нарушить "товарный вид" достаточно сложно.

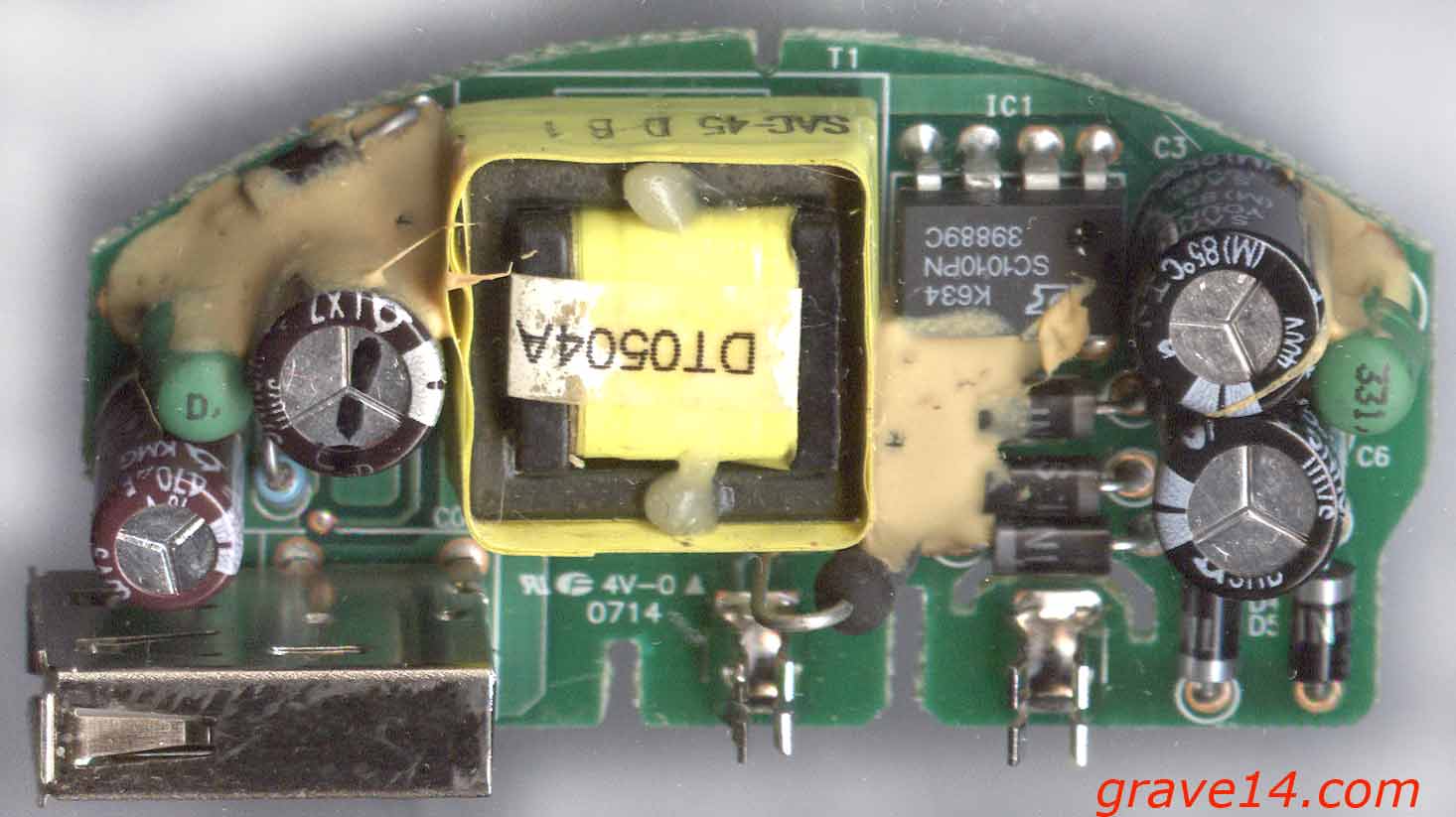

Плата электроники - это двусторонний стеклотекстолит. Элементы размещены с двух сторон: с одной стороны крупногабаритные, с другой мелкие детали поверхностного монтажа. На "верхней" стороне крупные элементы частично залиты клеем, достаточно крепким. С "нижней" стороны мелкие детали частично залиты лаком.

Элементы на плате

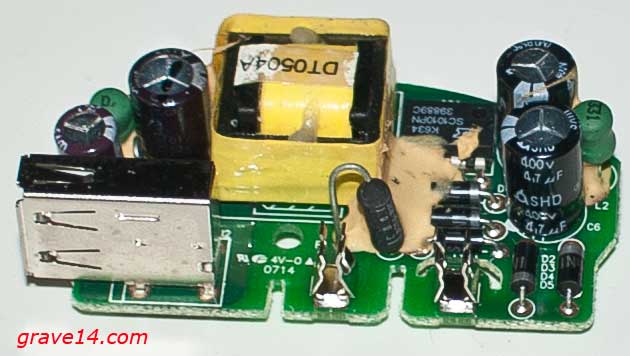

Входная цепь и выпрямитель: две пружинящие клеммы - в них вставляются плоские выводы, затем идет резистор - вероятно, он играет роль плавкого предохранителя. Далее входной фильтр: два высоковольтных электролитических конденсатора 4,7 мкФ на 400 В, производства Sam Young + маленькая катушка индуктивности (дроссель). Диодный мост из четырех диодов IN4007S SHS, и следом еще один диод IN4007SG.

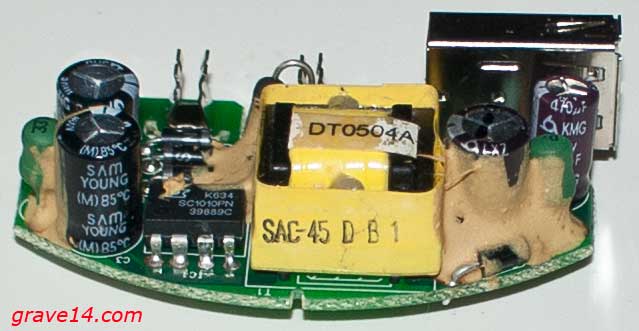

Импульсный преобразователь: состоит из микросхемы SC1010PN и это ШИМ-контроллер. Трансформатор, на нем сбоку маркировка: SAC-45 DB1 и сверху наклеен стикер DT0504A.

Выходная цепь: диод SB260S, выходной фильтр - два электролитических конденсатора - 470 мкФ 16В и 470 мкФ на 10 вольт. Катушка индуктивности - дроссель. Один резистор. Выходной USB-разъем.

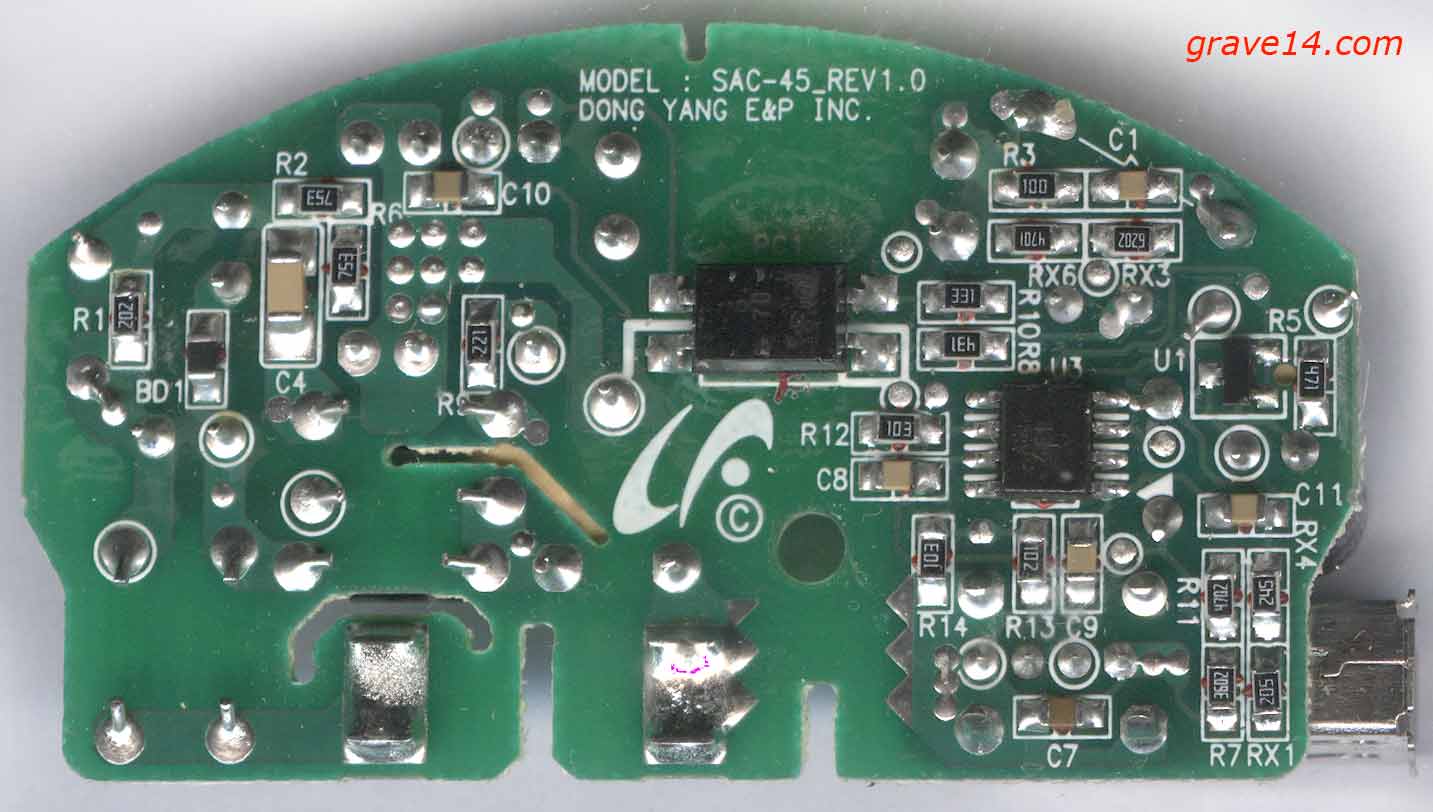

Обратная сторона платы

Как вы можете видеть на большой фотографии. Здесь маркировка на текстолите такая: SAC-45_REV1.0 DONG YANG E&P INC. Здесь много элементов SMD-монтажа: резисторы и конденсаторы. Оптопара NEC 2561 - цепь обратной связи. Транзистор - маркировка не видна (залита лаком). Так же и микросхема, еле видно маркировку AS393M.

Подводим итоги

Общие впечатления от этого зарядного устройства позитивные - все сделано аккуратно, компоненты качественные, пайка тоже на высоком техническом уровне.

Во всем остальном - это типичный импульсный блок питания / зарядное устройство. Замеры показали, что устройство выдает необходимое напряжение стабильно, пульсации на выходе минимальные. По части защиты и безопасности, так же все реализовано достаточно грамотно. Кроме того на плате есть вырезы, которые отделяют высоковольтную часть от низковольтной.

Надежность адаптера подтверждена долгой эксплуатацией. Ремонтопригодность здесь обычная, целесообразность ремонта - это иной разговор, каждый решает этот вопрос самостоятельно.

Оригинал или нет?

Чтобы это наверняка утверждать, надо иметь для сравнения безусловный оригинал, у меня такого нет. Но общее качество данного экземпляра говорит за то, что это скорее всего оригинальная зарядка (но я не утверждаю это со 100% уверенностью).

Надо сказать, что есть целый ряд зарядных устройств Samsung SAC-45, SAC-46, SAC-47, SAC-48 - они взаимозаменяемые (совместимые). Подходят к большому количеству фотоаппаратов и камер компании Самсунг:

• Samsung i8, i80 NV4
• Samsung P800, P1000, P1200
• Samsung M100, M110, M310, M310 W
• Samsung Z10W, HZ15W, HZ25W, HZ30W, HZ35W, HZ50W
• Samsung NV4, NV9, NV30, NV33, NV40, NV103, NV106
• Samsung WP10, WB500, WB550, WB600, WB610, WB650, WB2000, WB5000
• Samsung ES15, ES30, ES55, ES57, ES60, ES65, ES67, ES70, ES71, ES73, ES75
• Samsung TL9, TL90, TL100, TL105, TL110, TL205, TL210, TL220, TL240, TL350
• Samsung L100, L110, L120, L200, L201, L210, L301, L310 W, L310W, L313 W, L313W
• Samsung SL102, SL105, SL201, SL202, SL310, SL420, SL50, SL502, SL600, SL605, SL620
• Samsung SL50, SL102, SL201, SL202, SL203, SL310 W, SL310W, SL420, SL502, SL600, SL605, SL620, SL630
• Samsung ST10, ST30, ST45, ST50, ST60, ST61, ST65, ST70, ST71, ST80, ST90, ST91, ST95, ST500, ST600, ST5000
• Samsung PL10, PL20, PL50, PL51, PL55, PL57, PL60, PL65, PL80, PL81, PL90, PL100, PL101, PL120, PL150, PL151, PL200, PL201, PL211

©Михаил Дмитриенко,
специально для grave14.com

***
