Итак, мне в руки случайно попало это клавишно-электронное изделие, во вполне рабочем состоянии...

Синтезаторы серии 5428 - для детей

Мне в принципе не нужен дома подобный синтезатор, а тем более такой - явно дешевый, скорее всего более детская игрушка, чем музыкальный инструмент. Что с ним делать? Понятно - пишем подробный обзор с полной его разборкой, до винтика.

Предисловие

Вообще, я не нашел в интернете много информации об этом синтезаторе, можно сказать вообще не нашел... Однако сразу наткнулся на синтезатор Elegance JC-5428, и это не клон и не копия - это одно и то же, сделанное на одном китайском заводе, просто наносятся разные логотипы, для маркетинговых целей. Так что обзор AVA-5428 - это обзор и Elegance JC-5428, а также Excellent JC-5428, а может есть и под иными наименованиями... Кстати, есть вариант и с дисплеем (цифровой сегментный).

Как на самом деле он именуется, я не знаю. А вот бренд AVA хорошо известен - я ранее писал об масляном радиаторе AVA AOH-707, там же описал и этот бренд.

Внешний обзор и характеристики

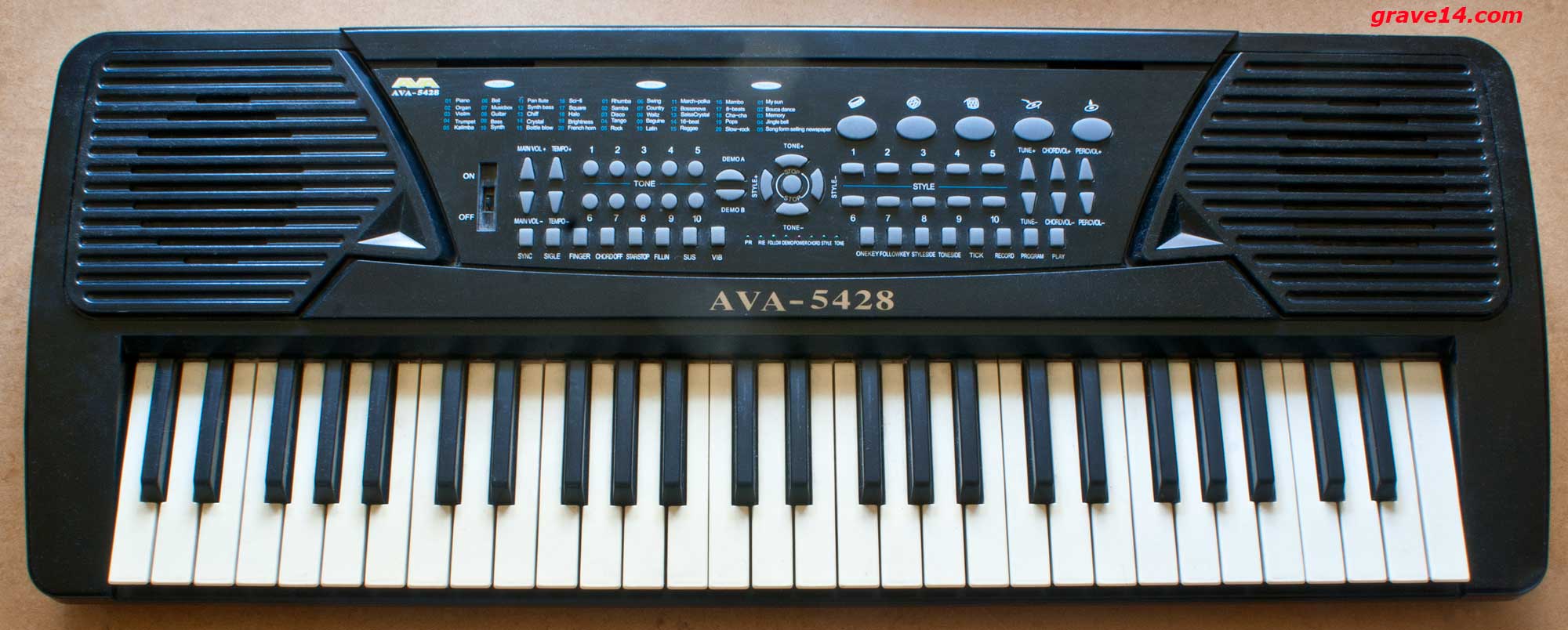

Итак, синтезатор внешне смотрится неплохо - создается впечатление, что это серьезный инструмент, но при ближайшем рассмотрении появляются вопросы и сомнения.

Это типичный недорогой синтезатор - классические клавиши, По центру сверху органы управления и настройки, индикация. По бокам два динамика. Состояние данного экземпляра можно оценить как среднее. Он работает, но внутри что-то перекатывается... при подключении блока питания чувствуется как плата болтается... затем некоторые клавиши плохо нажимаются, такое ощущение, что они цепляют друг друга...

Здесь краткое видео я выложил.

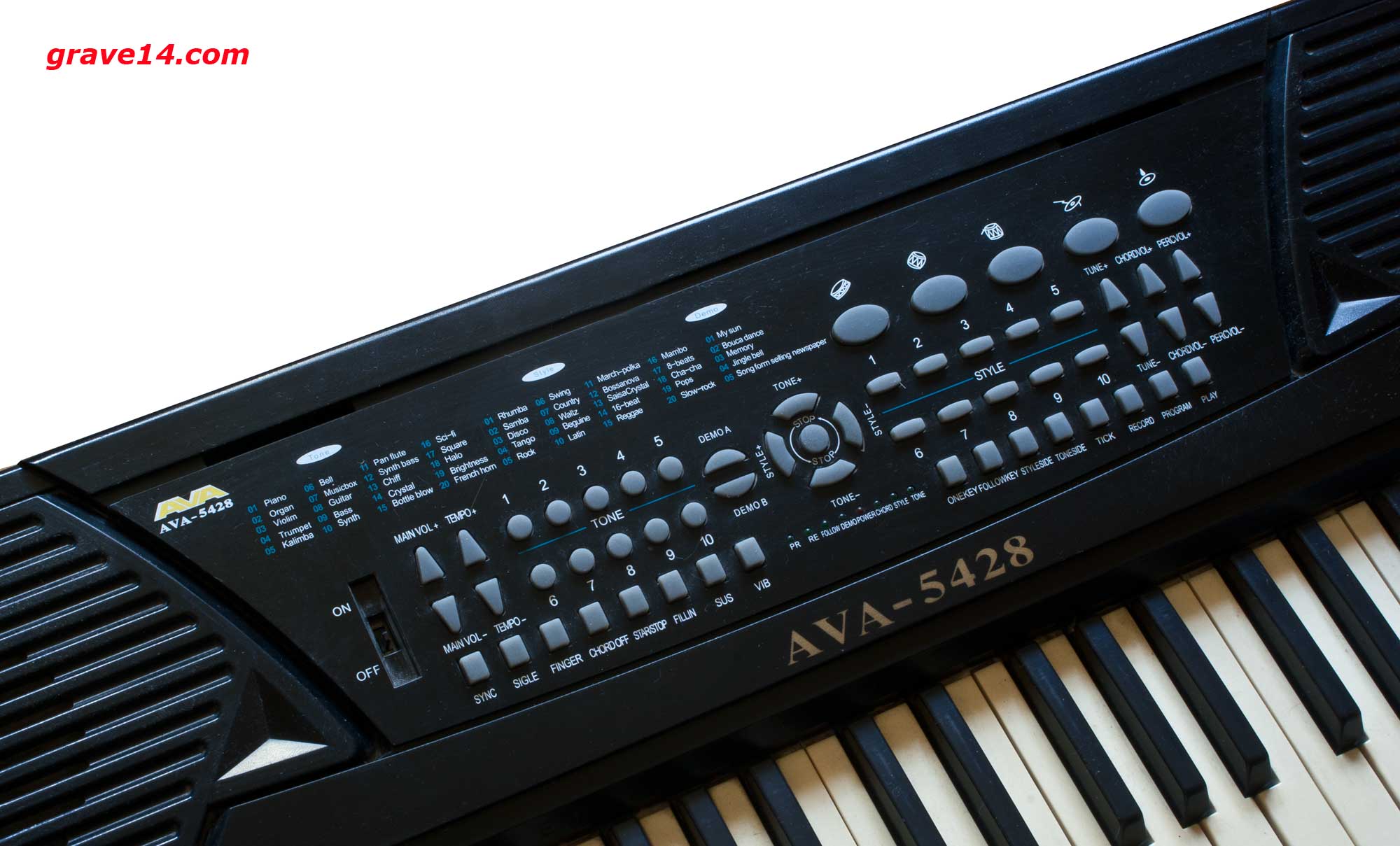

Вот эти органы управления. На переключателе Вкл./Откл. питания потеряна ручка. Указаны режимы: 20 Tone, 20 Style и 5 Demo. Кнопки увеличения / уменьшения громкости и темпа... Вообще, здесь вам придется самим разбираться: все кнопки подписаны, но в разных вариантах названия могут быть иными...

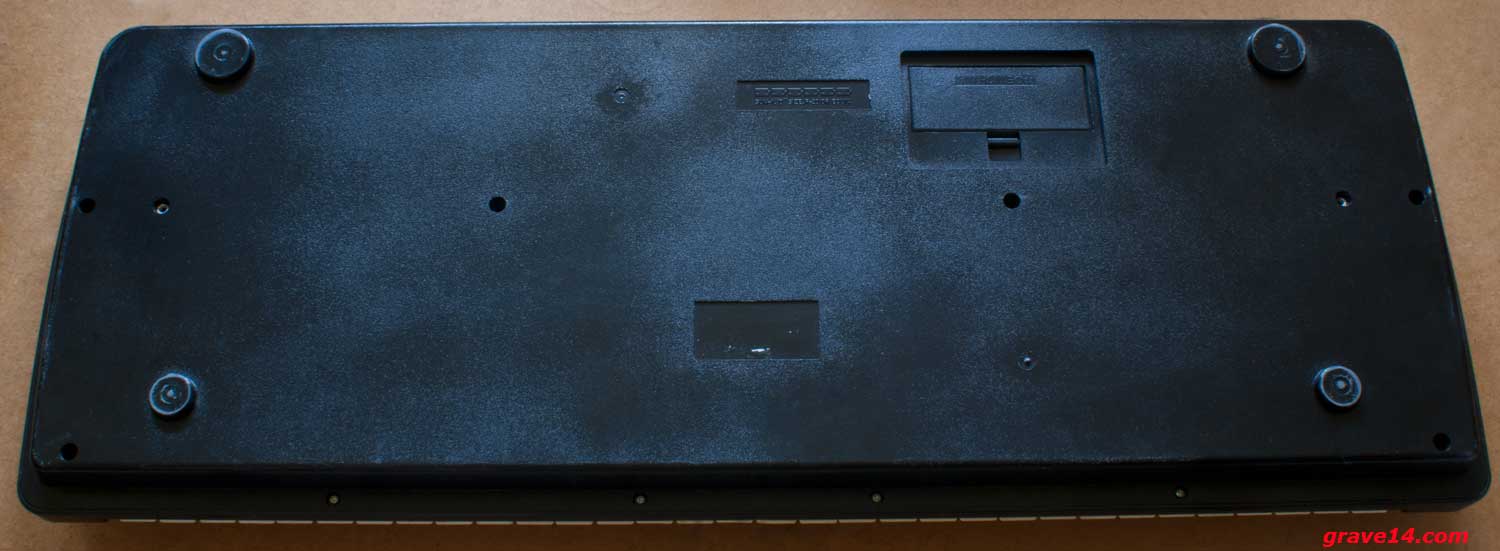

Переворачиваем и видим две ножки, без признаков резины. Место под этикетку - пустое... наверное, её просто отодрали. Затем крышка для батареек.

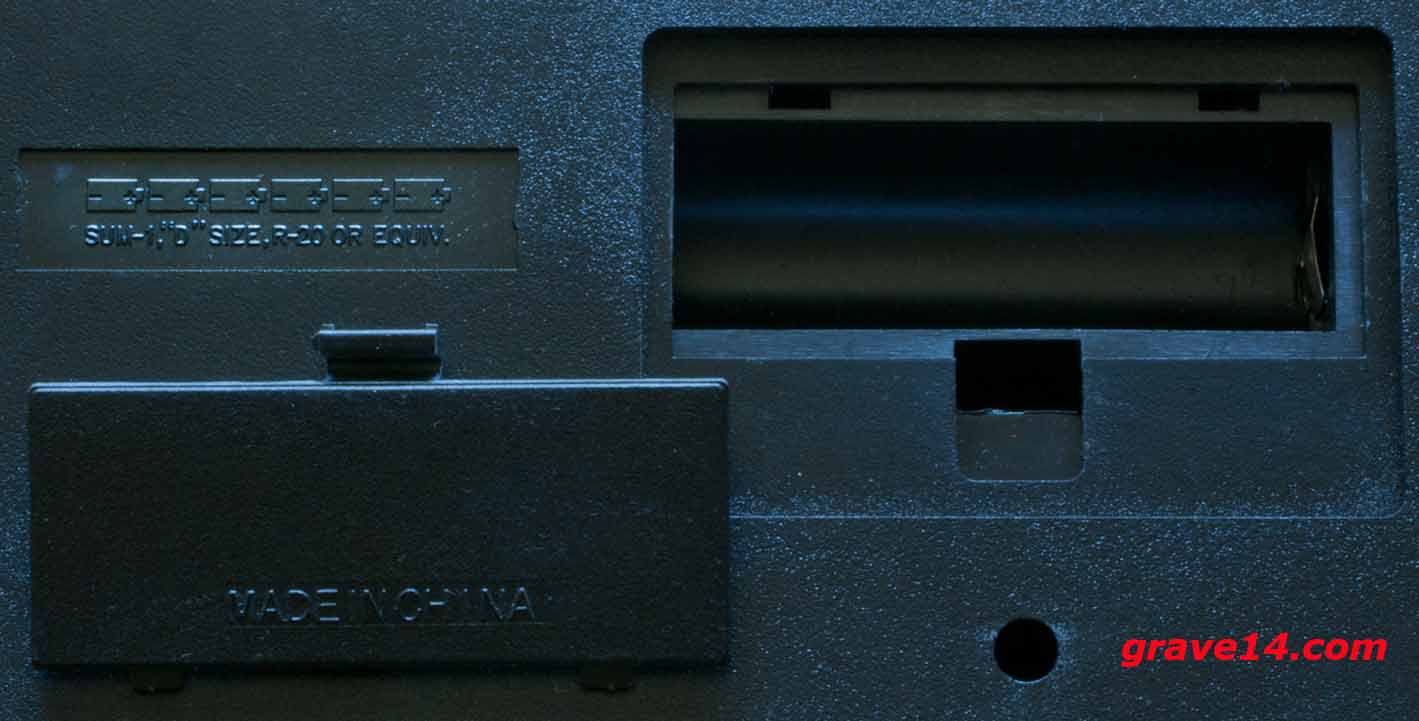

Здесь требуется шесть батареек типа D, они же SUM-1, или R-20 и им подобные. Схема полярности указана тут же.

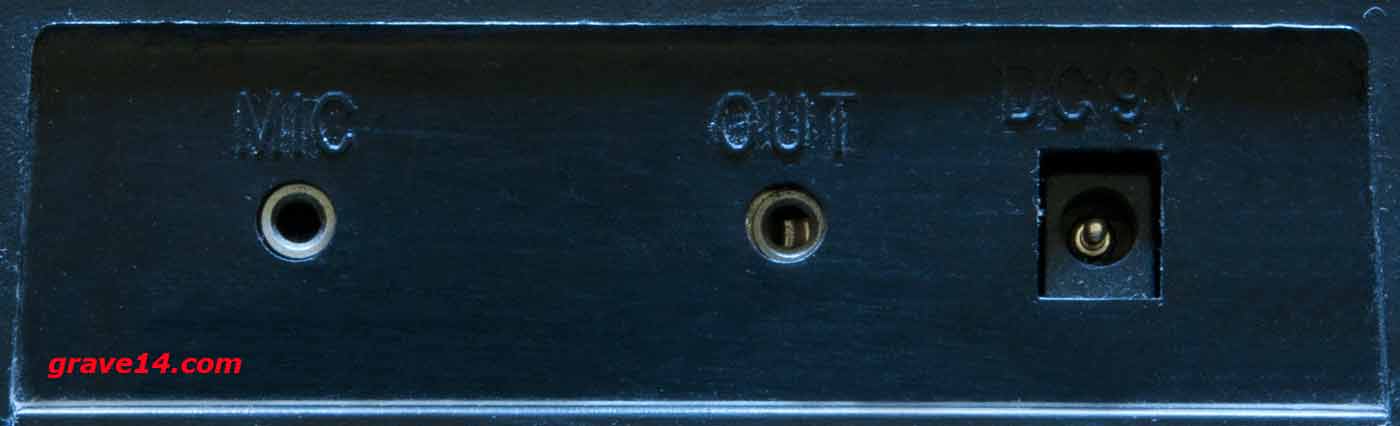

Задняя сторона, тут три разъема: один под внешний блок питания 9 вольт, постоянный ток. Второй разъем - подключение микрофона. Третий - OUT и это выход на внешние акустические системы.

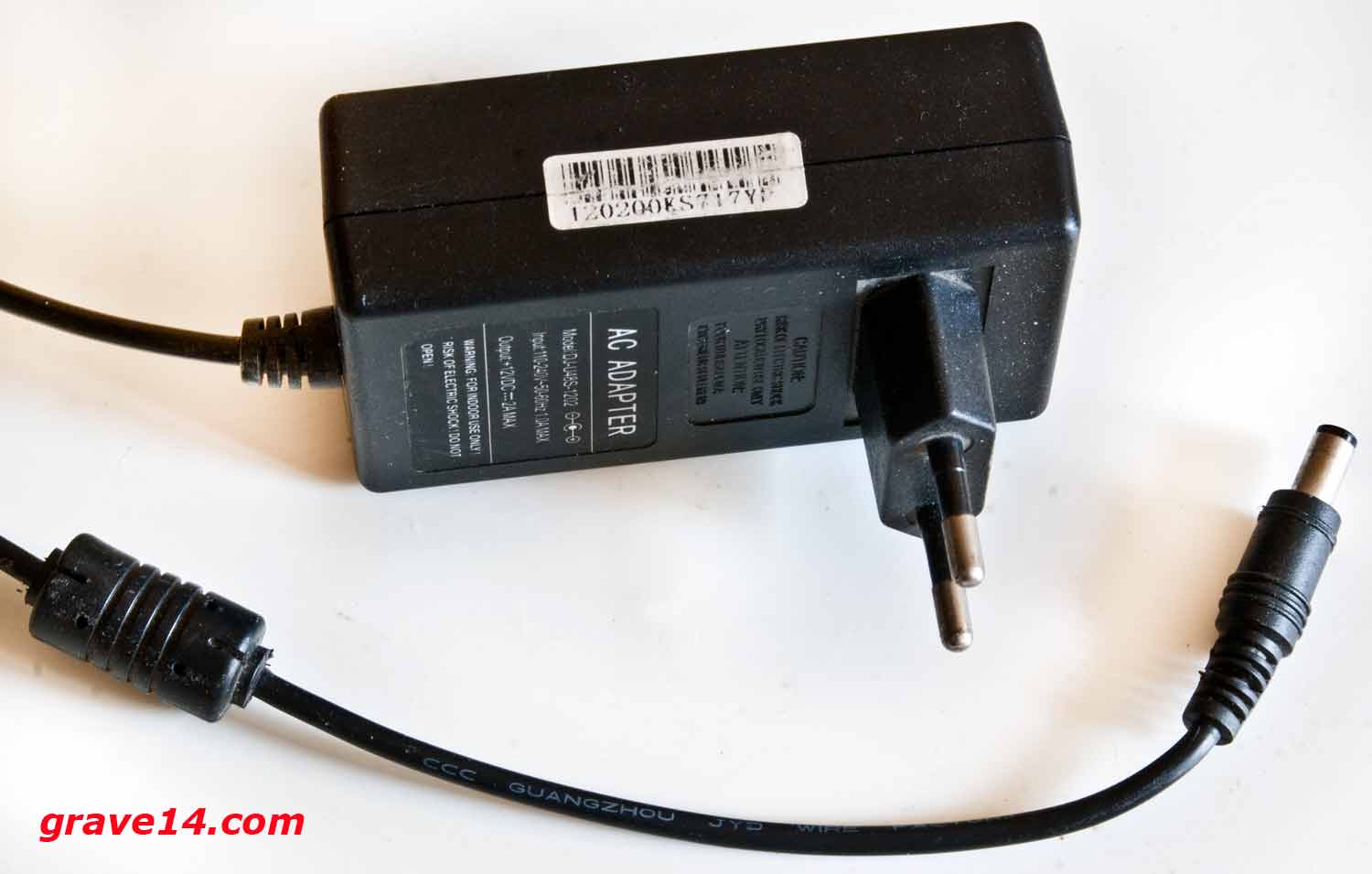

В комплекте с этим синтезатором идет блок питания на 9 вольт, но у меня почему-то был БП DJ-U48S-1202 на 12 вольт, его используют для мониторов и камер видеонаблюдения... Синтезатор с ним работал нормально.

Характеристики синтезаторов серии 5428:

• Количество клавиш: 54
• Жесткость клавиатуры: невзвешенная
• Размер клавиш: полноразмерные
• Количество тембров: 20
• Количество стилей автоаккомпанемента: 20
• Автоаккомпанемент: есть
• Транспонирование: есть
• Запись песен: есть
• Встроенная акустическая система: есть
• Размеры: 840 х 325 105 мм
• Вес: ~3,5 кг

Разборка синтезатора 5428

Что же, вроде бы все внешне описано. Теперь можно приступить и к разборке. Радует то, что сбоку на стыке корпуса был нетронутый гарантийный стикер, это значит, что внутри никто не ковырялся.

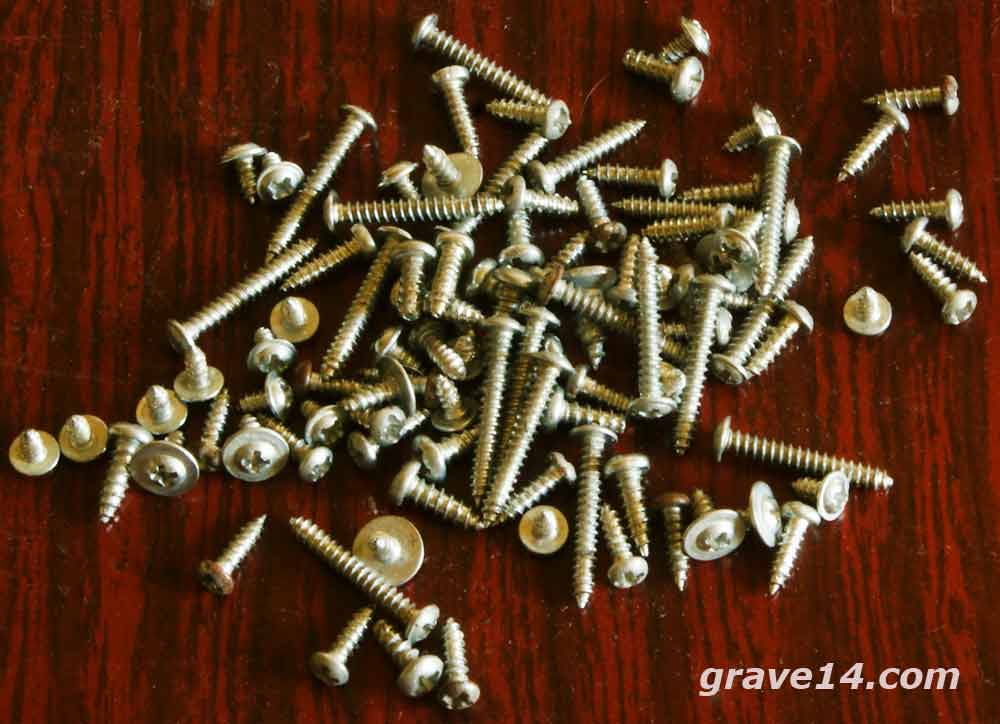

Я, конечно, погорячился, когда в самом начале заявил об "разборке до винтика" - я тогда не знал, сколько там этих винтиков будет! А их оказалось очень много... Вот горка, причем это только половина, так как я не стал выкручивать всё.

Итак, выкрутив все винты на нижней стороне инструмента, можно корпус разделить на две половинки. Но осторожно - они соединены тонкими проводами, можно оборвать.

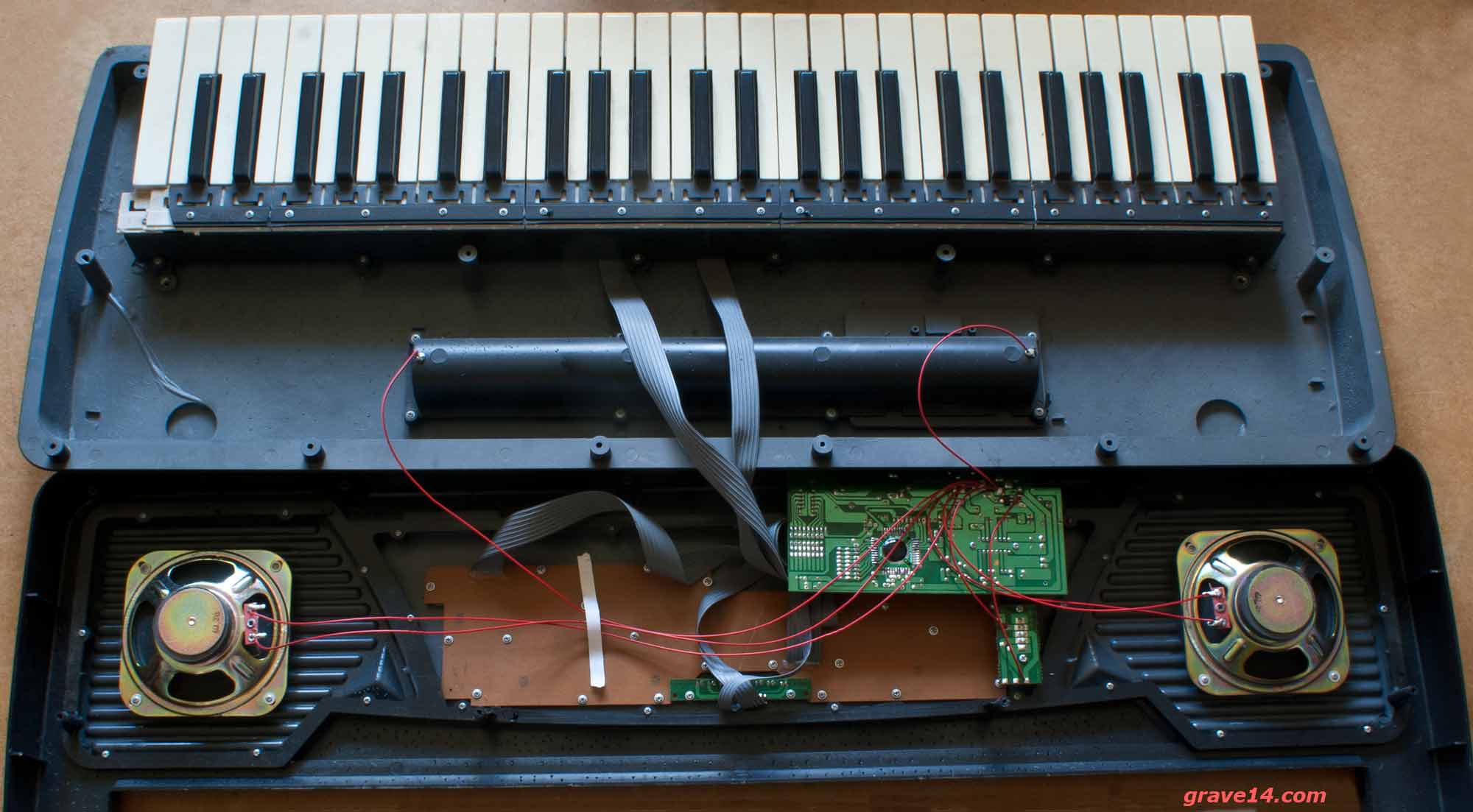

На нижней стороне расположены сами клавиши, на верхней - платы электроники и динамики. Сделано все... по-китайски, т.е. очень ненадежно, с массой косяков и просчетов... Нашлось то, что перекатывалось внутри - это оказался карандаш (с китайскими иероглифами) и деревянная костяшка, вероятно от детских счетов. Как все это попало внутрь, если корпус имел нетронутый стикер? Не знаю...

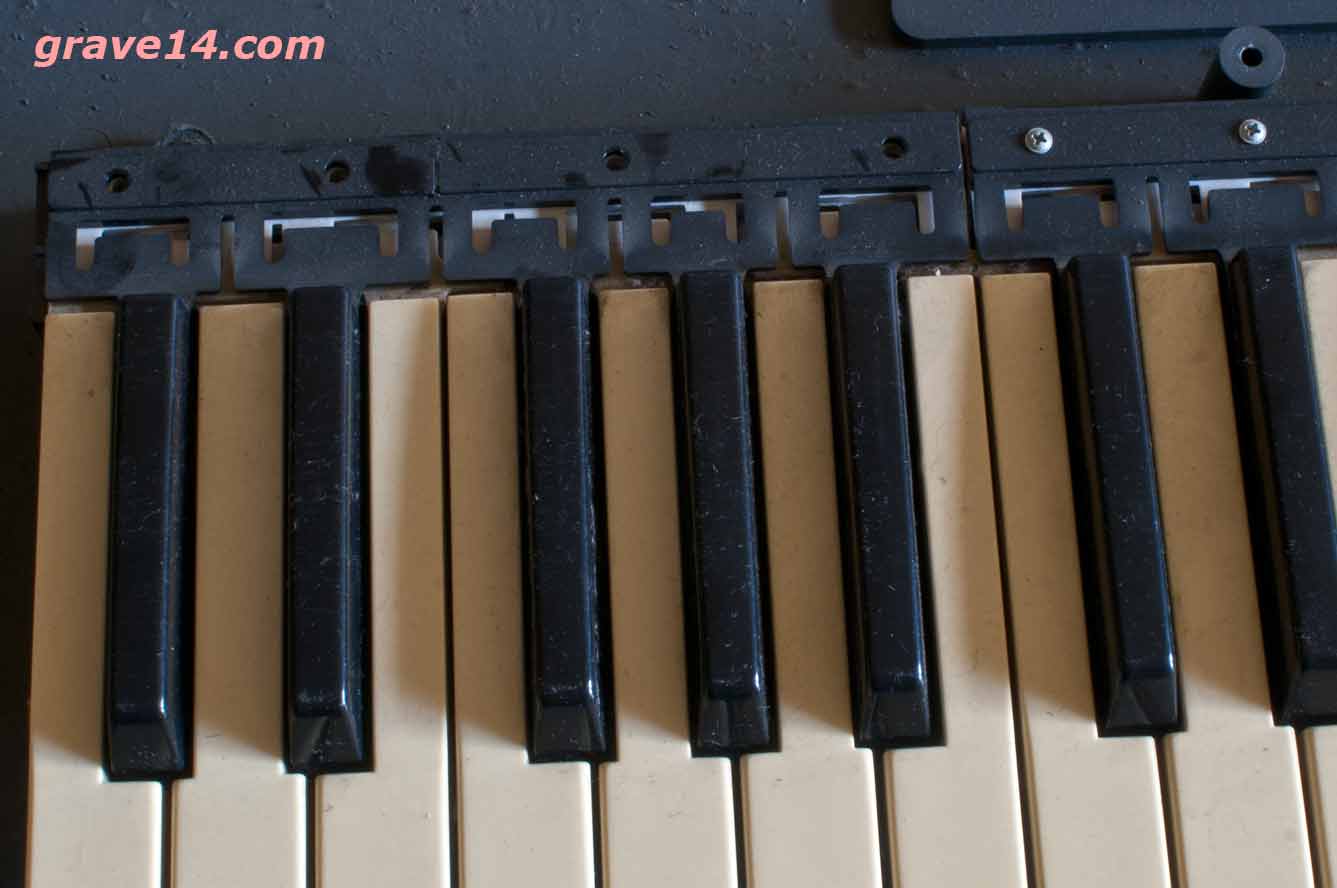

Продолжаем разборку. Откручиваем клавиши - они отдельными сегментами идут... и здесь очень желательно иметь шуруповерт, а то мне уже кажется, что мне ночью приснится шурупный сон-ужасов...

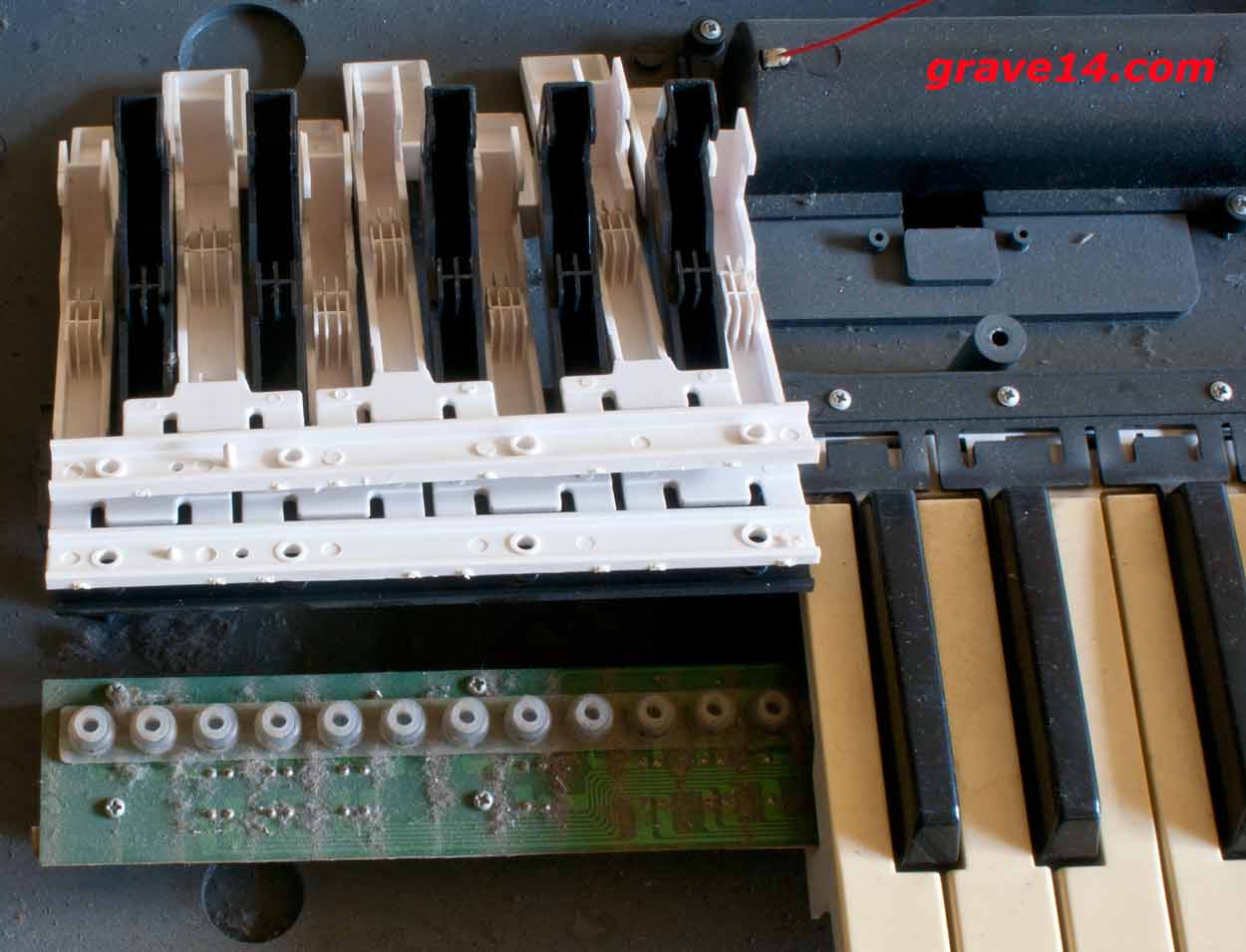

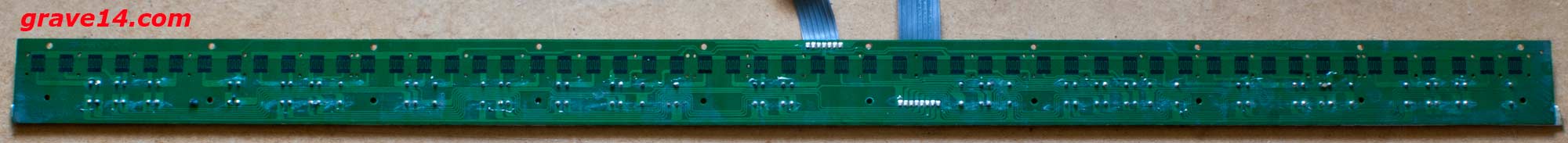

Вот уже видна плата с матрицей кнопок, внутри много мохнатой пыли и грязи... Убрали все клавиши, под ними длинная плата с контактами, здесь использован стандартный мембранный тип кнопок (клавиш) - снова куча шурупов... моем плату...

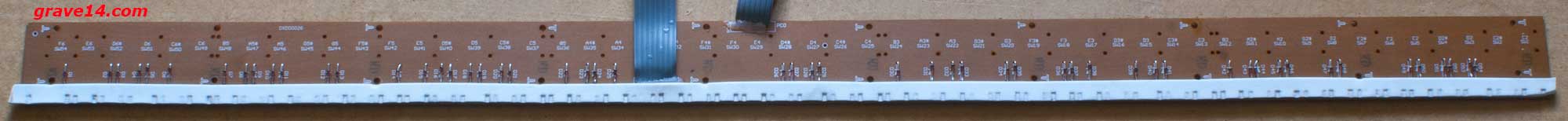

Вот она такая - с этой стороны контактные площадки...

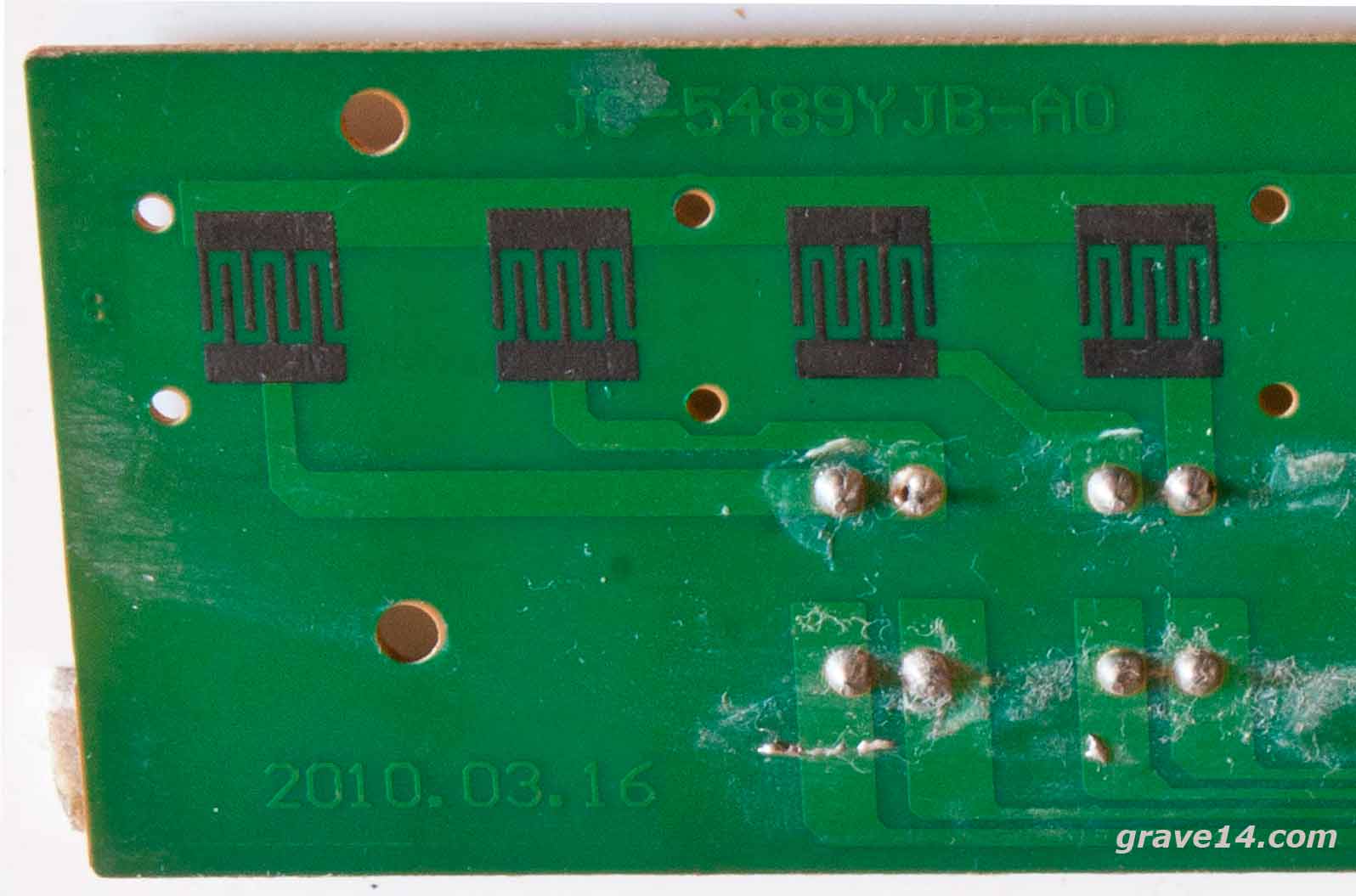

Маркировка JC-5489YJB-A0 2010.03.16 - ага, еще одна модель синтезатора нарисовалась... впрочем, на другом конце этой же платы есть и вторая маркировка: JC5489C-1 2006.4.7 - квест, однако...

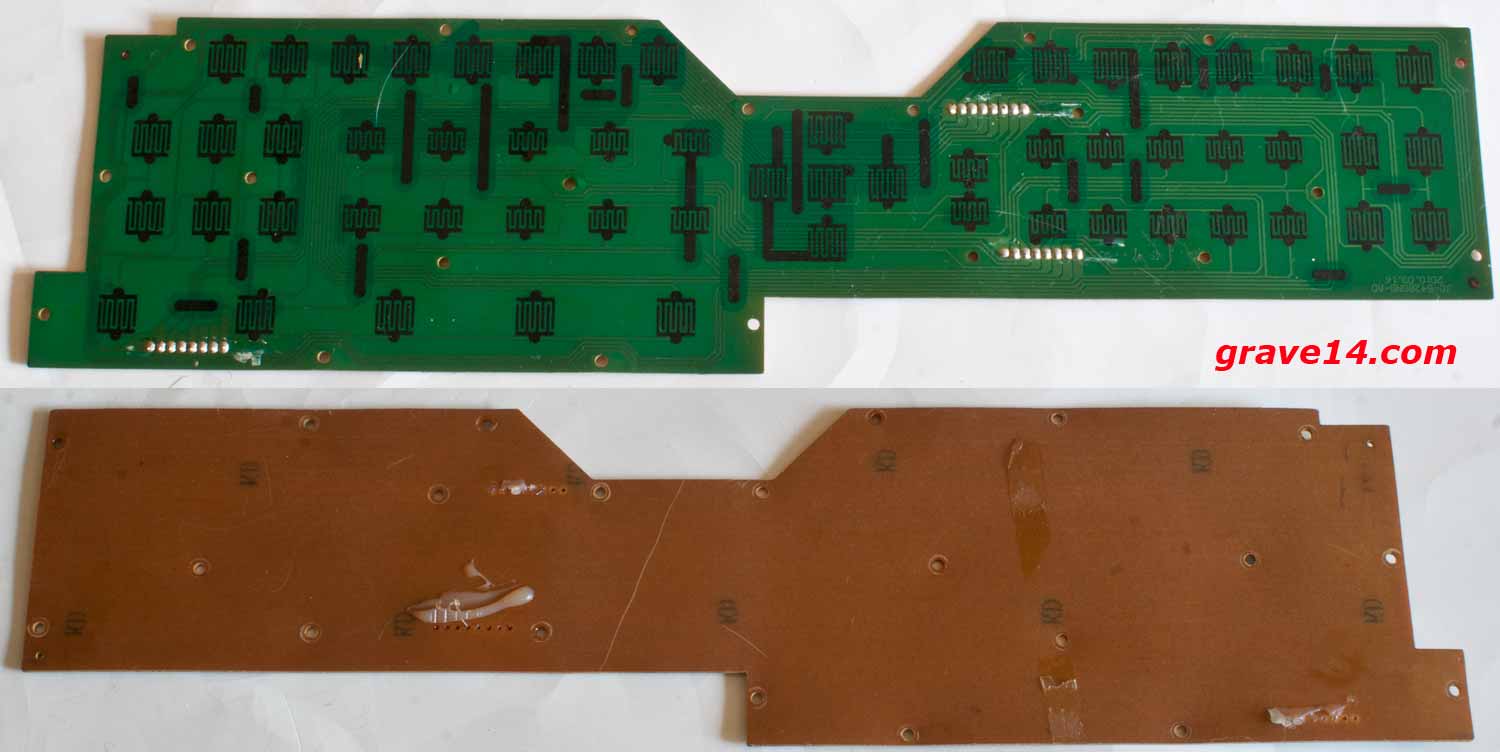

Обратная сторона этой платы - текстолит... причем очень хрупкий. Припаяно два шлейфа, места пайки замазаны клеем...

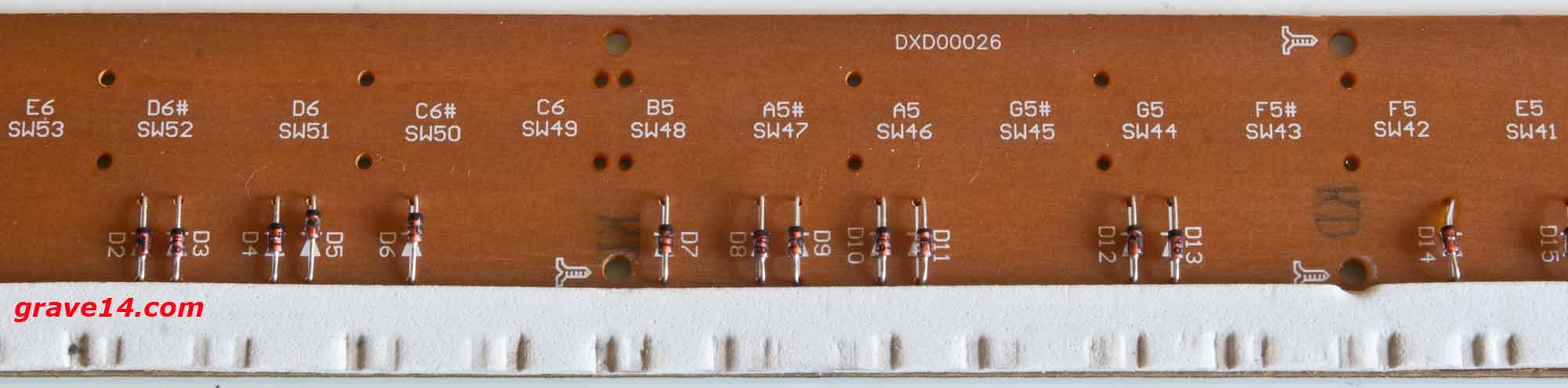

С этой стороны на плате маркировка DXD00026, и здесь идет ряд диодов в стеклянных корпусах с маркировкой 4148 - это импульсный диод 1N4148 на 1V и 0.5A

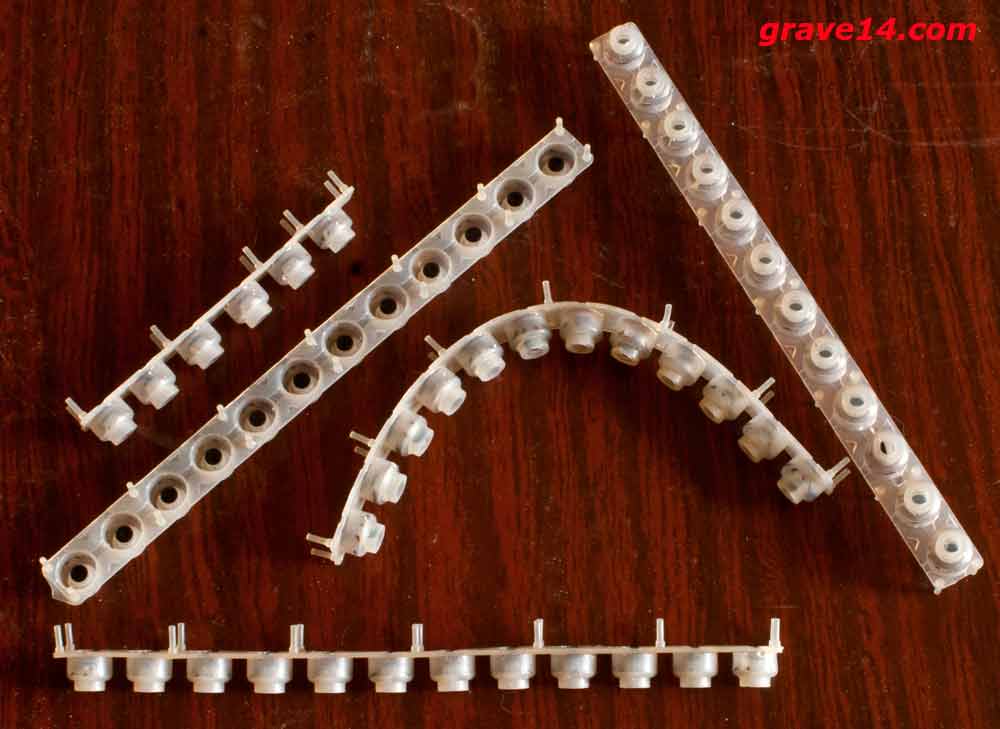

Ну а это сами резиновые кнопки мембранного типа.

Идем дальше - извлекаем из корпуса все остальное, стоит ли говорить, что рука уже болит откручивать эти шурупы?

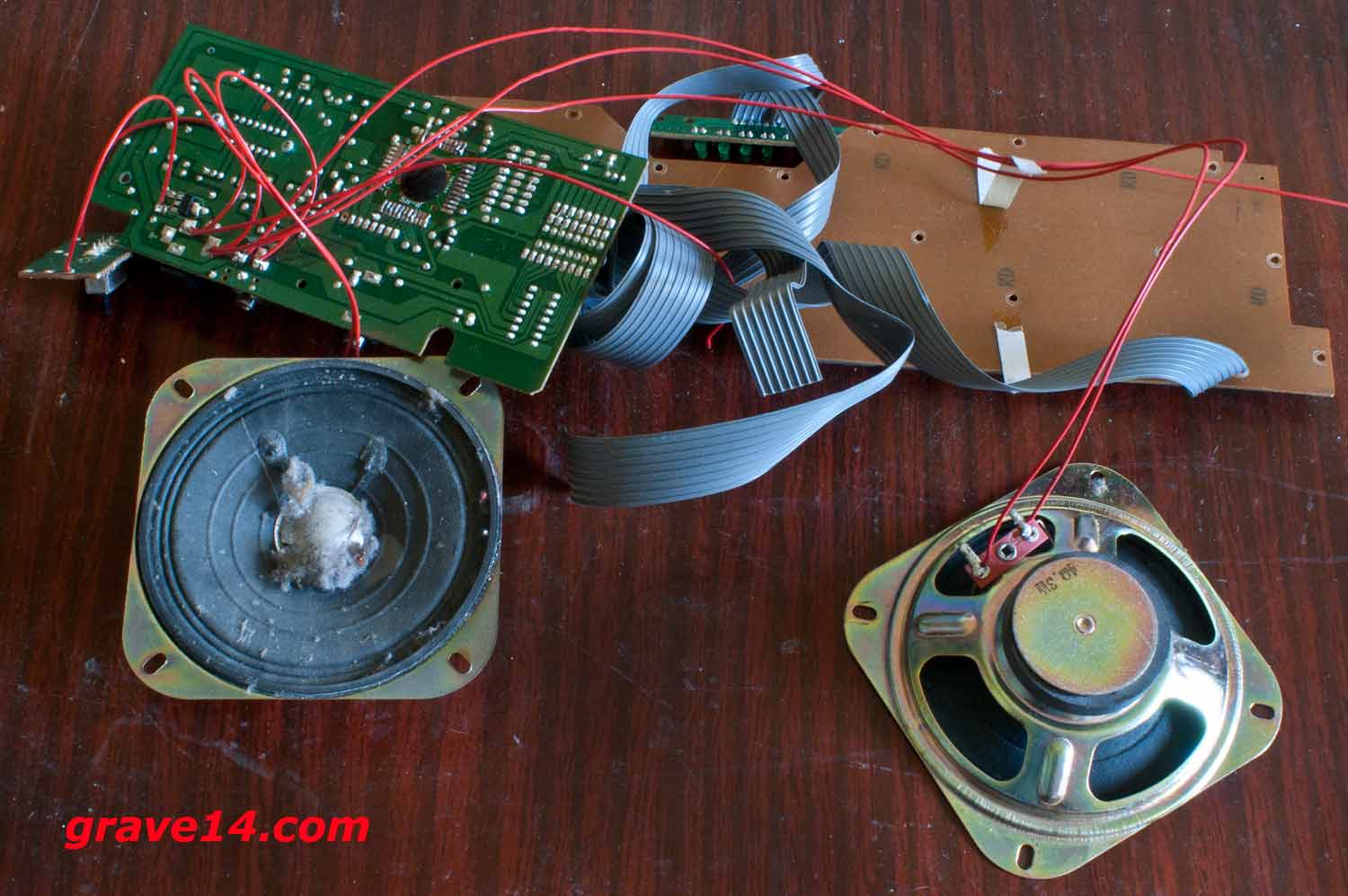

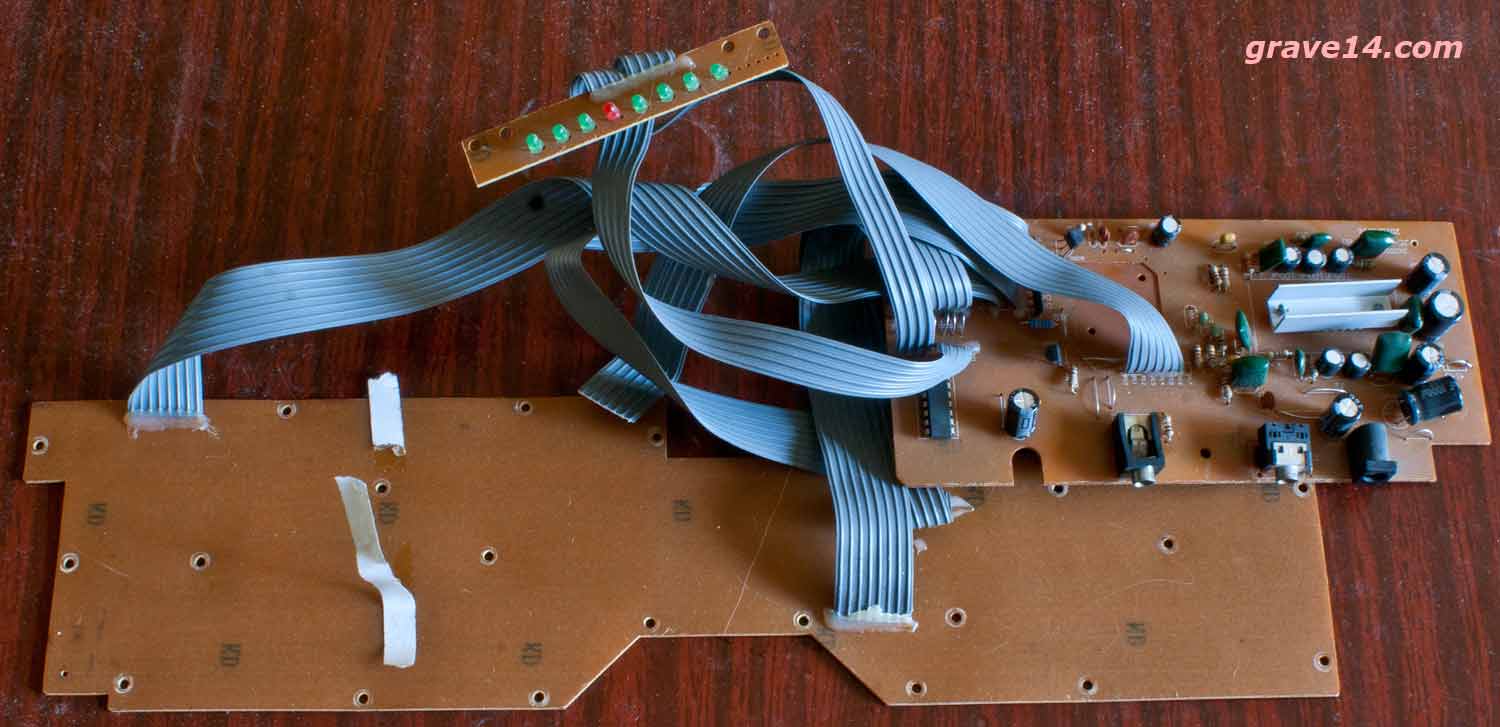

Мы сняли четыре печатные платы и два динамика.

Вот эта плата - матрица кнопок, как вы понимаете - это управление синтезатором. Маркировка JC-5428GNB-A0 2010.03.16. И здесь кроме контактных площадок и трех припаянных шлейфов - нет ничего.

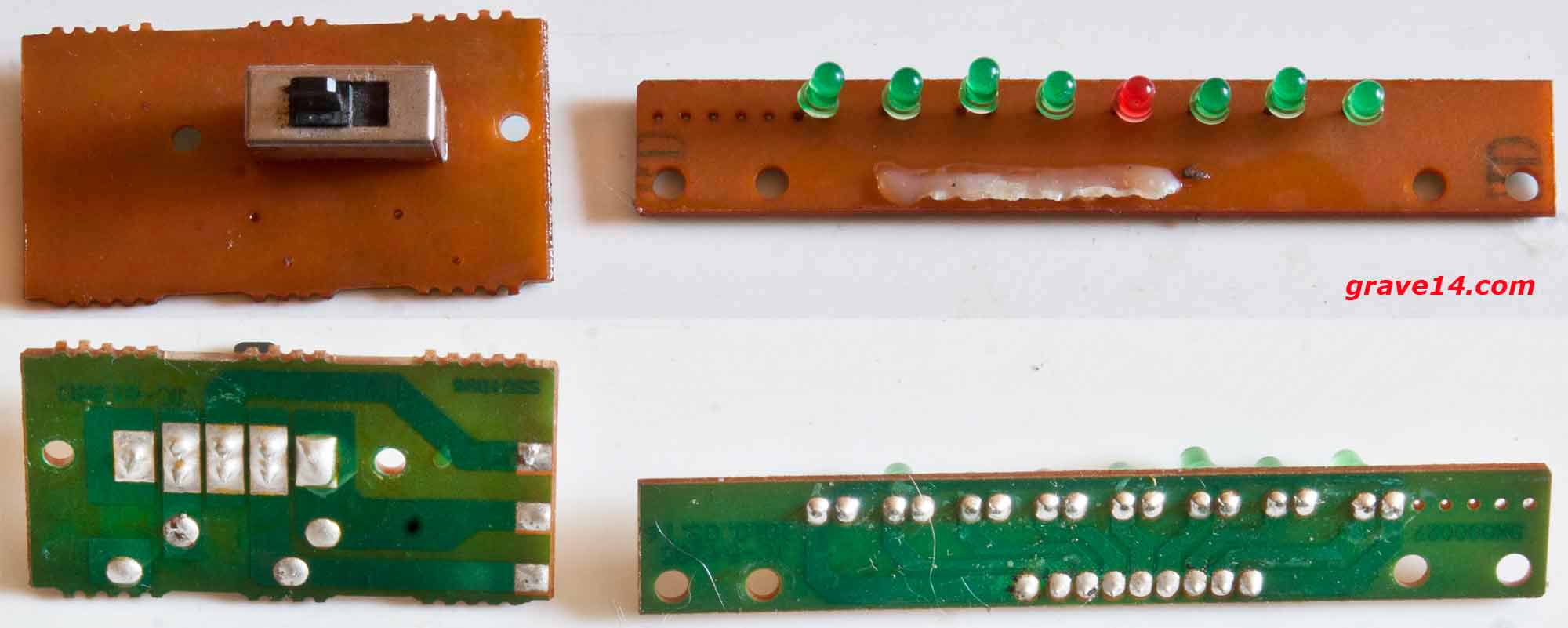

Эти две маленькие платки промаркированы: SS01896 JC-6188D и DXD00027 JC-5428C, и это плата с сетевым выключателем и плата индикации - 8 светодиодов. Вот и еще одна модель синтезатора всплыла...

Главная плата

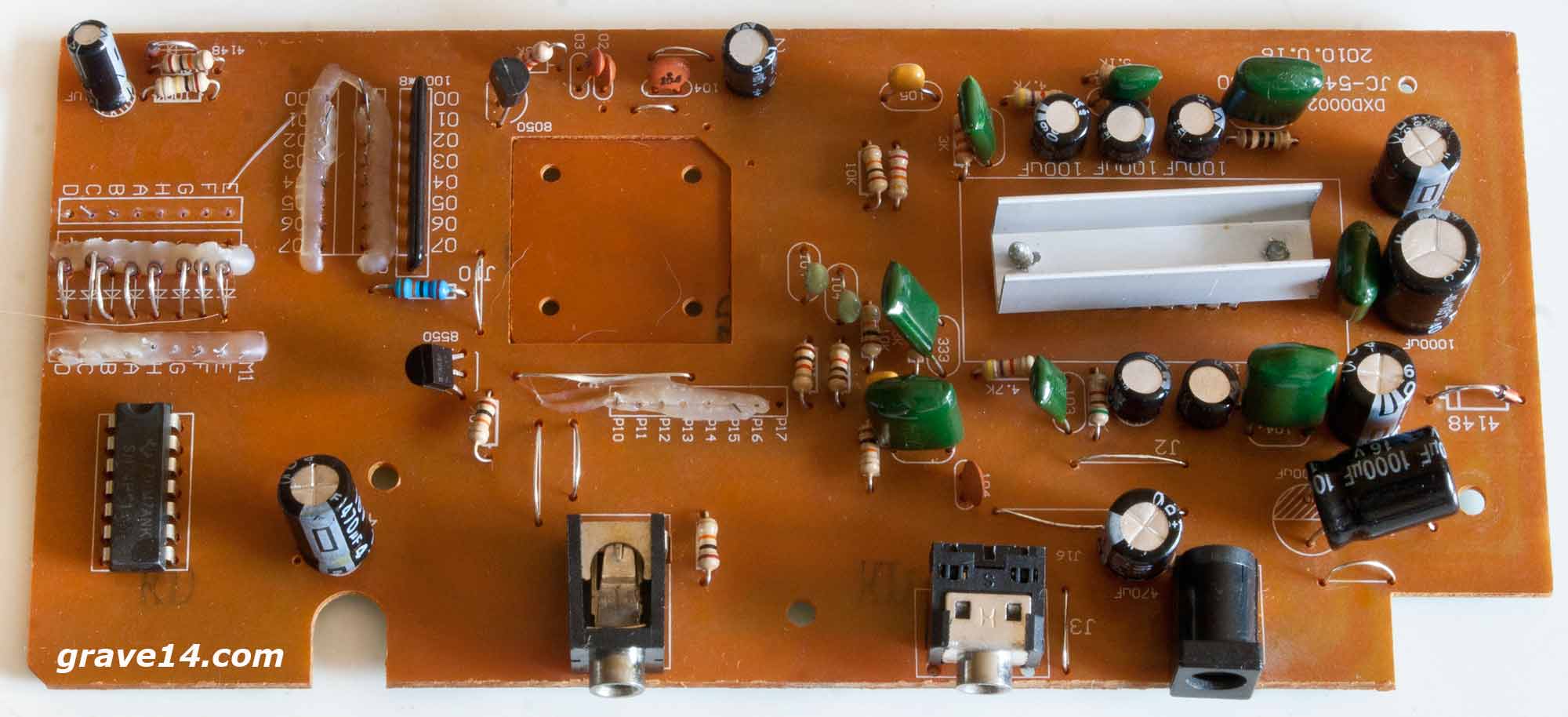

Ну и наконец, основная плата инструмента - DXD00024 JC-5428ZKB-B0 2010.06.16 именно такая на ней маркировка. Она, вопреки традиции, крепиться всего двумя шурупами к корпусу, причем одна пластмассовая ножка сломана... Но ближе к теме - здесь мы видим такие элементы:

Микросхема SN74HC164N с логотипом Texas Instruments - 8-битный сдвиговый регистр с параллельным выходом и последовательным входом

TEA2025B - это двухканальный усилитель - УНЧ класса AB, при питании 9В и нагрузке 4 Ома выдает 2,3 Вт, а при мостовом включении (моно режим) - 4,7 Вт. Микросхема имеет радиатор охлаждения, хотя греется очень слабо. Здесь она работает в режиме Стерео и надо отдать должное, производитель этой платы постарался соответствовать рекомендациям разработчикам этой микросхемы - достаточно точно повторяет обвес на неё, который показан в даташите.

Ну, еще на плате есть транзистор SS8550 и все такое прочее, что вы и сами можете видеть на фото. Интересный момент - в плате есть вырез, в который вставлен такой же кусок текстолита. Что это?

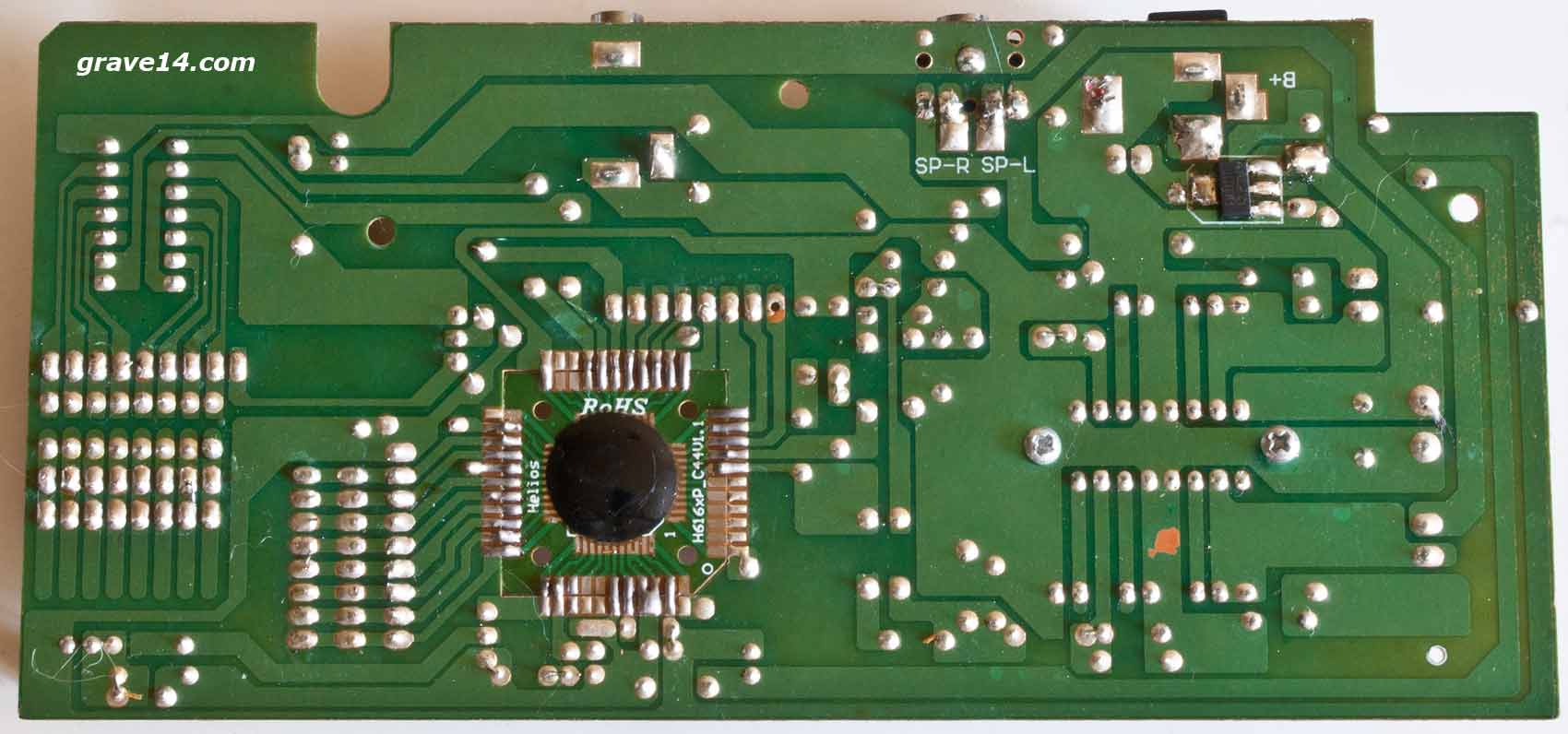

Переворачиваем плату и смотрим - это бескорпусная микросхема залитая компаундом. Маркировка рядом: Helios H616xP_C44V1.1 - это "сердце" инструмента. 8-битный аудио-DSP (цифровой сигнальный процессор), он работает как тон-генератор и отвечает за синтез звука (звуки пианино, органа, гитары, ударные инструменты). Есть встроенный эквалайзер, работает с памятью, с I/O-портами, 16-битный DAC и прочее. Достаточно мощный, но энергоэффективный чип - оптимизирован специально для бюджетной бытовой звуковой аппаратуры и для детских музыкальных игрушек. Обычно работает вместе с внешними чипами памяти (EEPROM/Flash) - но этого мы на плате не видим. Поэтому он использует встроенную память: OTP-ROM 512 Кб и 16 Кб оперативной памяти SRAM. Может записывать 170 секунд звука, но не сохраняет. Еще распаян регулируемый LDO стабилизатор напряжения AMS1117 - больше ничего интересного с этой стороны платы нет.

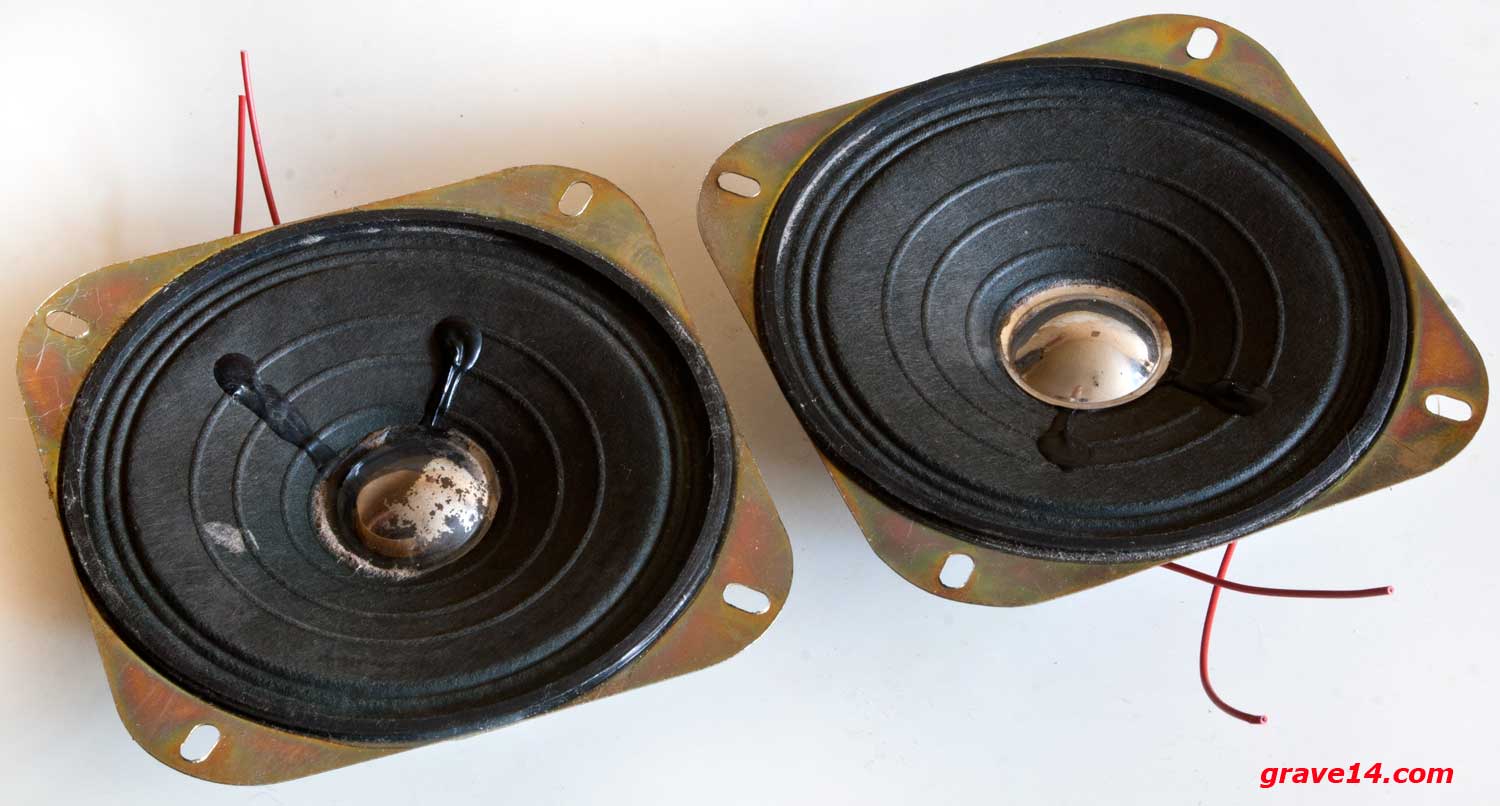

В этом синтезаторе используют два безымянных динамика с маркировкой 4Ω 3W, один из которых имеет дефект - блестящий пылезащитный колпачок по центру диффузора частично облез изнутри... Эти динамики я опишу отдельно, также с полной их разборкой.

На этом разборка данного синтезатора закончена.

Подведем итоги

Это ультрабюджетный синтезатор, из среднего по качеству ABS-пластика, с нединамическими клавишами с простейшими мембранными резиновыми кнопками. Внутри мы видим максимально упрощенную схемотехнику, с бескорпусным процессором типа glob-top. УНЧ на микросхеме TEA2025B древний и крайне бюджетный вариант, скромный по характеристикам. Распаянные напрямую провода...

Во всем сквозит бюджет и стремление к удешевлению себестоимости, и потому не понятно - зачем невероятное большое количество шурупов? Можно было сэкономить на этом, например, клавиши монтируются на двух пластмассовых "балках", которые сами в свою очередь монтируются к корпусу шурупами... матрица кнопок для клавиш монтируется на выступающих из корпуса ножках, несметное количество шурупов требуется для того, чтобы обеспечить необходимую жесткость этой платы... Но можно было сделать отливку в корпусе - просто две полочки, к одной прикручиваются клавиши, на другую просто клеится двусторонним скотчем плата с матрицей кнопок - это удешевление и упрощение производства.

И таких моментов много, еще пример - зачем понадобилась отдельная плата под светодиоды? Все можно было распаять на одной.

Ответ очевиден: мы видим, что этот синтезатор собран из элементов разных прочих моделей, т.е. это "сборная солянка" - подгонять производство под каждую конкретную модель - это дороже, чем вот такое рагу.

Главное - работает! И цена смешная.

Что же мы с этого имеем?

Звук и полифония: звук сильно похож на типичную "китайскую игрушку". Играть, конечно, можно, но не нужно. Часто можно услышать: "Куплю ребенку, чтобы он попробовал - если понравится, куплю что-нибудь серьезнее", с одной стороны - это правильно. Хотя цена этого синтезатора и так сильно завышена. Но есть и другое замечание: стоит ли давать ребенку изначально кривой инструмент с плохим звуком? Ведь первое впечатление самое сильное... одним словом - этот 5428 просто портит слух ребенка!

Мое мнение таково: покупать синтезатор AVA-5428 / Elegance JC-5428 / Excellent JC-5428 можно, но как исключительно игрушку. Для обучения или творчества лучше подобрать что-нибудь более достойное, тем более для ребенка.

Дополнение: я слышал, что такие синтезаторы можно улучшать, причем делается это достаточно просто и результат бывает просто потрясающим. Что вы на это можете сказать? Пишите в комментариях к статье.
