Обзор и разборка Huawei HW-050100C2W зарядное устройство

Сегодняшний наш обзор посвящен сетевому зарядному адаптеру Huawei HW-050100C2W, который предназначен для телефонов.

Это старенькая модель, точно не скажу, но лет 7-8 ему есть. Кроме того, я не знаю - оригинальное ли это изделие или так называемое "совместимое", каково качество? Для этого мы разберем его и посмотрим что внутри, каково устройство?

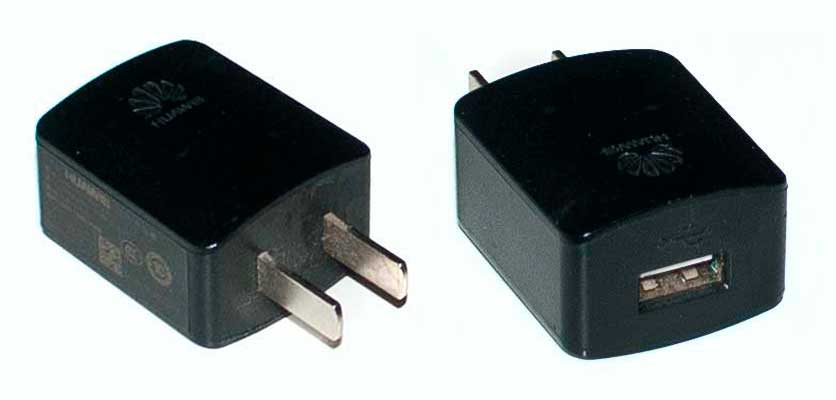

Внешний осмотр Это маленькая пластмассовая коробочка черного цвета, размерами - не более спичечного коробка. На корпусе мы видим логотип Huawei. С одного торца на корпусе выходной USB-разъем, с другого входная китайская вилка - это два плоских штекера. Правильное наименование "штепсельная вилка тип А" или NEMA 1.

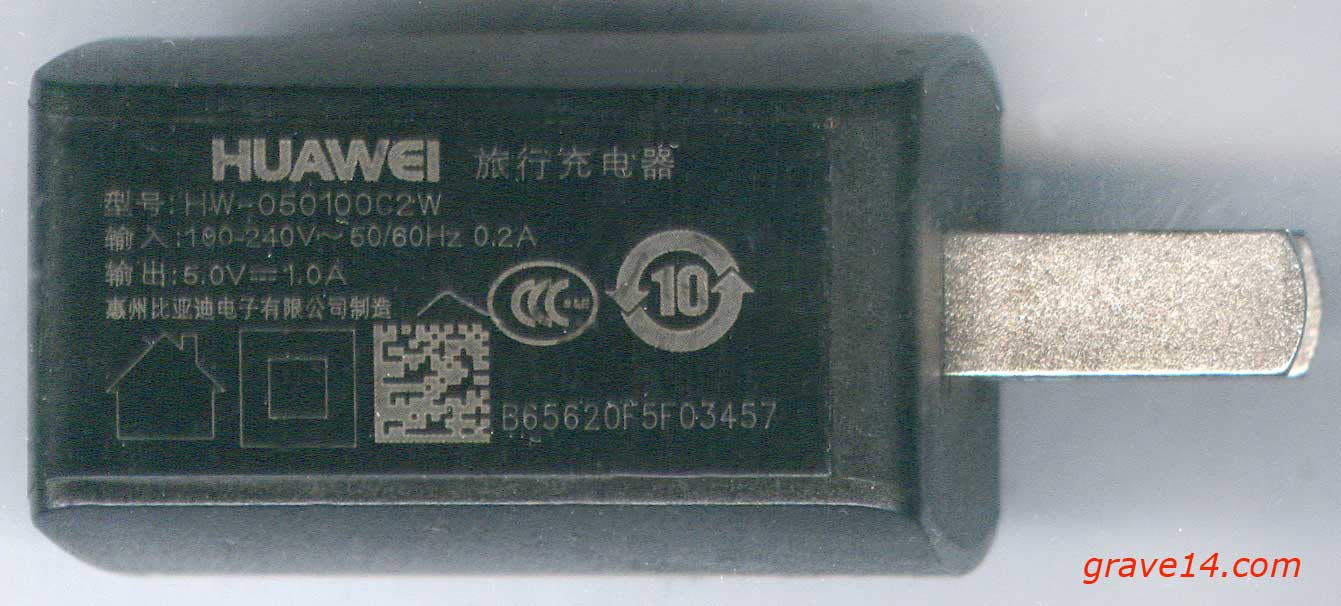

С одного бока краской напечатана этикетка, на ней мы читаем:

Huawei модель HW-050100C2W
100-240V ~50/60Hz 0.2A
5.0V 1.0A
B65620F5F03457

Половина текста - это китайские иероглифы. Есть значки сертификаций и соответствия стандартам.

Разборка Huawei HW-050100C2W

Конечно, хотелось бы провести эту операцию максимально аккуратно. Хотя изначально разбору этой зарядки я планирую "в один конец", так как она хоть и в рабочем состоянии, но мало на что сегодня годится...

Внимательный осмотр с помощью пятикратной часовой лупы не дал положительного результата. Я не нашел места стыка, места склейки. Все очень точно подогнано друг к другу.

Как же разобрать Huawei HW-050100C2W, не повредив корпуса? Это я узнал чуть позже... Сперва я большими плоскогубцами попробовал сдавливать пластмассовый корпус с разных сторон, часто это помогает обнаружить стыки... но не в этом случае. Пришлось взять ножовку по металлу и надрезать часть корпуса, затем в ход пошли бокорезы...

Первый плюс зарядки, который в данном случае минус - очень крепкая вязкая пластмасса! Здесь все на отлично!

Ну и в ходе этой борьбы с зарядкой я и нашел решение, может, кому и пригодится. Там где вилка, пластмассовая пластина съемная, на защелках. Правда аккуратно разобрать, не нарушив "товарный вид изделия", по-любому не получится.

Изнутри эти плоские выводы имеют прорези, в них и вставляется плата электроники, где на текстолите есть специальные луженые контактные площадки.

Плата зарядки

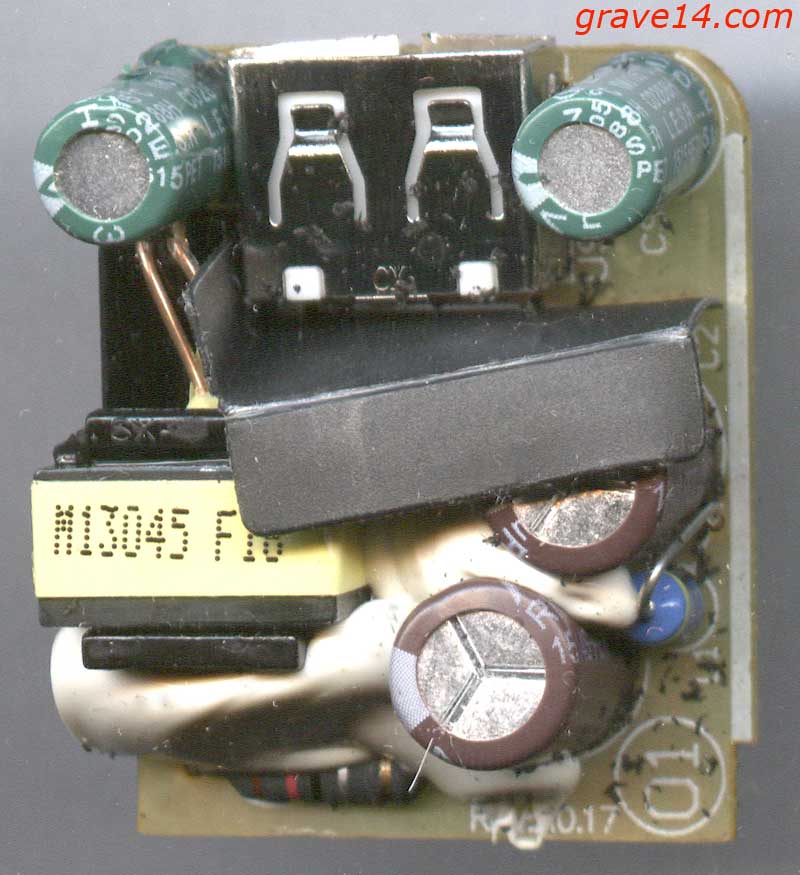

Перед нами маленькая плата размерами 28 на 33 мм, высотой 14 мм. Как это часто бывает, часть элементов залита белым типа герметиком или клеем. Он крепкий, но эластичный, можно удалять.

Плата - односторонний текстолит, все габаритные элементы расположены с одной стороны, с другой стороны SMD-элементы.

С одной стороны мы видим маркировку REV:A0.17, затем такие элементы:

- резистор, на плате маркировка FR1 R12 1W (плавкий резистор?)
- два входных сглаживающих электролитических конденсатора 4,7 мкФ на 400 вольт, производитель Aishi
- элемент L1 - катушка индуктивности
- трансформатор M13045 F16
- транзистор с маркировкой 3020 (вероятно 2N3020, но почему-то в корпусе TO92)
- диод 1F7R
- два электролитических конденсатора 330 мкФ на 16 вольт, производитель ZHN
- USB-разъем

Трансформатор, намотано три витка проволоки прямо снаружи, поверх "железа" (магнитопровода) - вероятно, вносились правки походу дела... или это решение для подавления помех.

На текстолите есть вырез, в него вставлена маленькая тонкая пластмассовая пластина, которая как бы разделяет плату на две части - высоко- и низковольтную. Эти две стороны соединены всего двумя выводами из трансформатора.

Под USB-разъемом скрывается такая маркировка: неведомый мне логотип - CCTC (в виде квадрата). Потом 94VO UL E99006 TYPE 4F 15.17

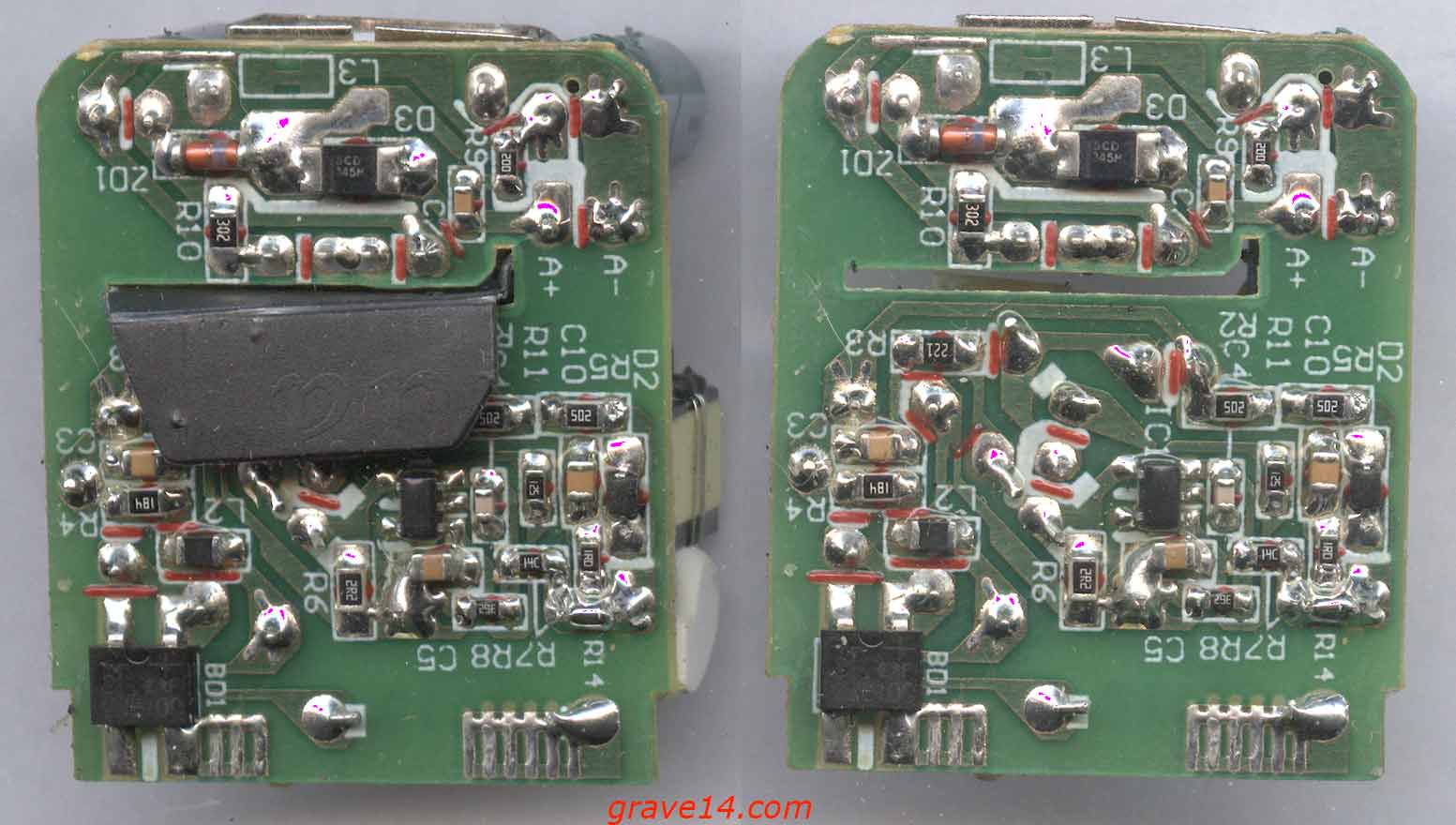

Обратная сторона платы, здесь, как и сказано выше SMD-элементы.

На входе диодный мост MMB10G. Потом мы видим один транзистор (?) 1ZFV (на текстолите обозначен как IC1). Затем на "стороне выхода", после выреза на плате, где распаян USB разъем. Вероятно диод SCD 345M. Затем элемент ZD1 - стабилитрон...

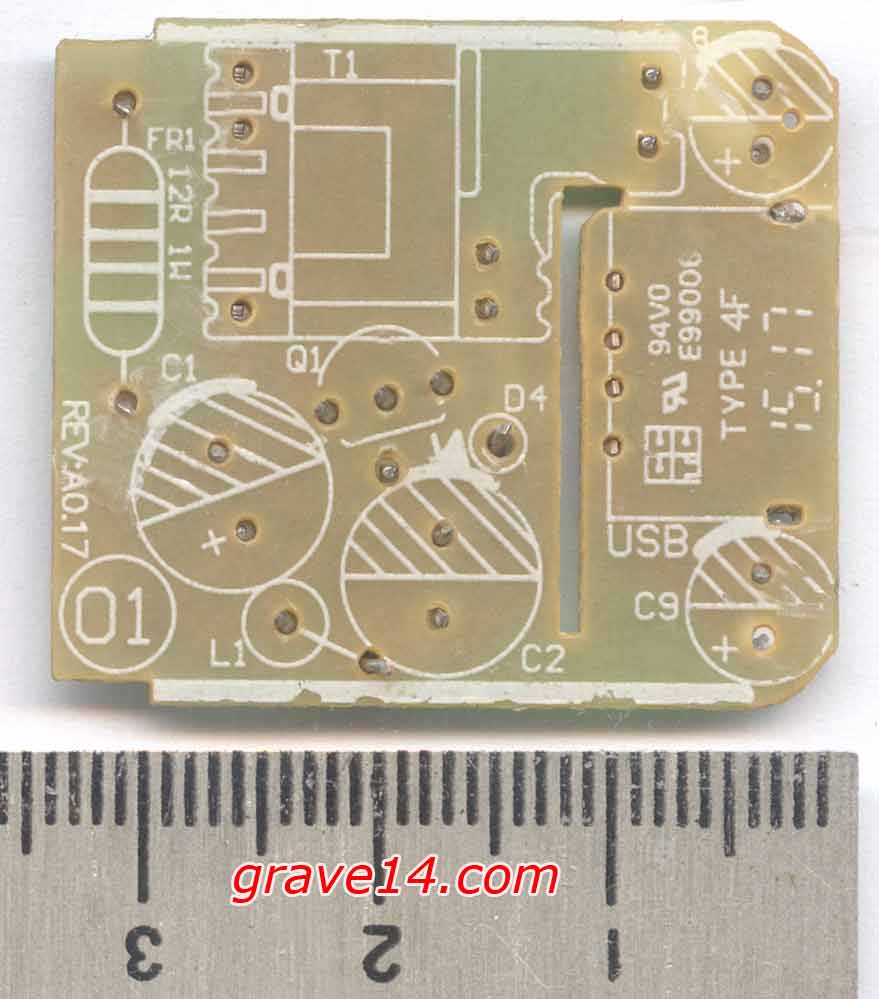

В интернете я не нашел документации или схемы на это зарядное устройство. Подробные фотографии, конечно, хорошо. Кроме того я убрал все элементы с одной стороны платы и очистил её от клея - вот скан этой платы.

Что можно сказать об этом зарядном устройстве?

Напряжение без нагрузки составляло 5,5 вольта. Нагрузка 0,5А снизила напряжение до 4,5-5В. Нагрузка 1А снизила напряжение до 4В. Пульсации выходного напряжения, вероятно, присутствуют, так как им противостоят тут всего два электролитических конденсатора небольшой емкости. Нагрев при максимальной нагрузке составил 57 градусов (1,5 часа работы). Самые горячие места: трансформатор и диодный мост.

Безопасность. Здесь есть вопросы. Так как нет никаких серьезных элементов защиты. Есть на входе резистор - в роли предохранителя... Отсутствует ШИМ-контроллер, нет обратной связи - оптопары. Расстояние между высоковольтной и низковольтными зонами составляет 3,5 мм. Прорезь и достаточно качественная изолирующая вставка - это нормально.

Это универсальный адаптер - зарядное устройство, рассчитан на работу в широком диапазоне сетевого напряжения. Массовый и достаточно дешевый, но сделан неплохо, в целом безопасен и надежен.

Актуальность этого зарядного устройства для современных смартфонов сомнительная - слишком много времени на это понадобится. Но подходит для устройств с невысокими требованиями к мощности зарядки.

Установить, оригинал это или совместимое устройство, или даже просто подделка, хоть и качественная - не удалось. В первую очередь потому, что нет подтвержденного оригинального адаптера этой модели.

Ну и как всегда: если у вас есть правки, дополнения к этому материалу, пишите в комментариях или через форму обратной связи.

Михаил Дмитриенко,
специально для grave14.com
10/10/2026
