Интересную штуку мне принес мой старинный друг, со времен СССР, непонятно как она у него оказалась - он и сам не помнит...

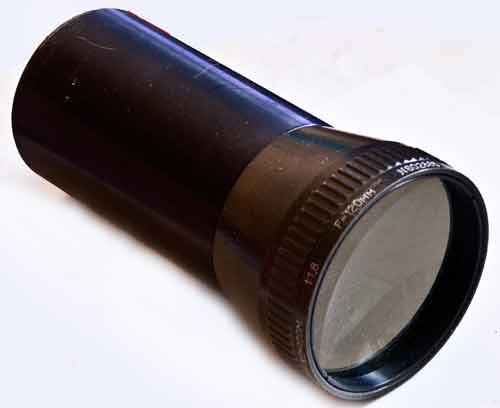

Объектив КО-120М для кинопроектора, СССР

Это объектив для кинопроектора КО-120М именно сегодня мы о нем поговорим, разберем его полностью, подумаем - можно ли его как-то использовать сегодня? Ну и прочие размышления. Вы так же можете поделиться своими мыслями в комментариях к статье.

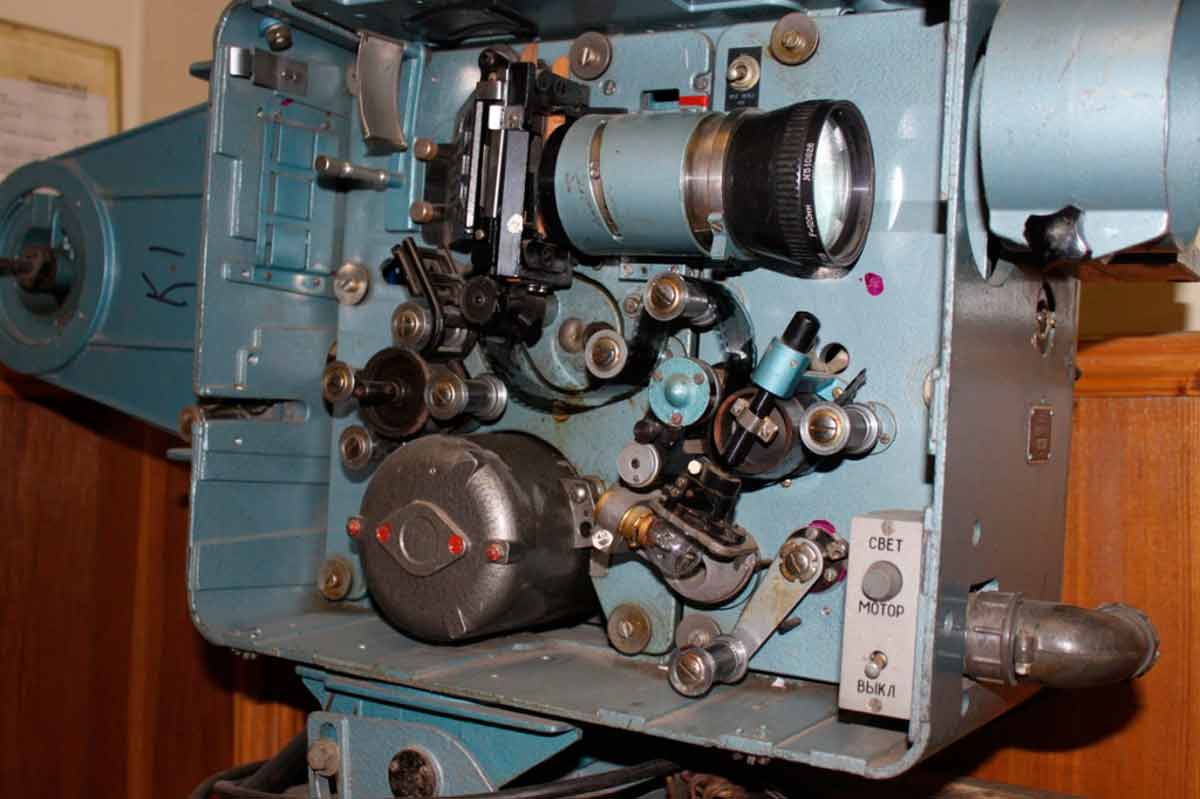

Объектив КО-120М в одном из самых популярных проекторов для кинопередвижек КН-17

Внешний обзор

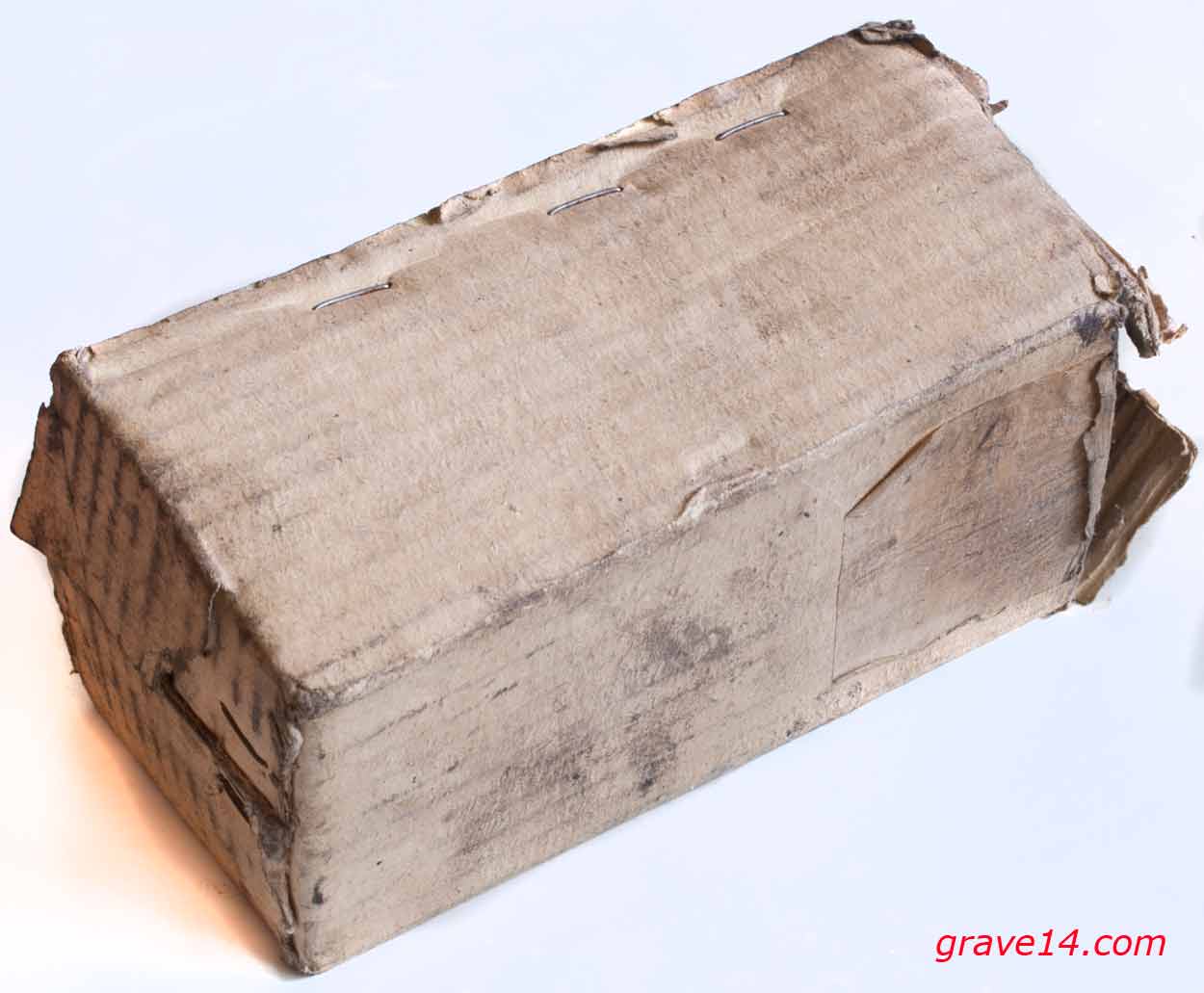

Упакован он был в такую крепкую картонную коробку, но на ней нет никаких обозначений, и внутри нет никакой инструкции или паспорта, как это обязательного бывало в советские времена (видимо, утеряны бумажки). Но на одном торце коробки еле виден треугольный штамп приемки (наверное, ОТК) и указан год, прописью, от руки - 1979.

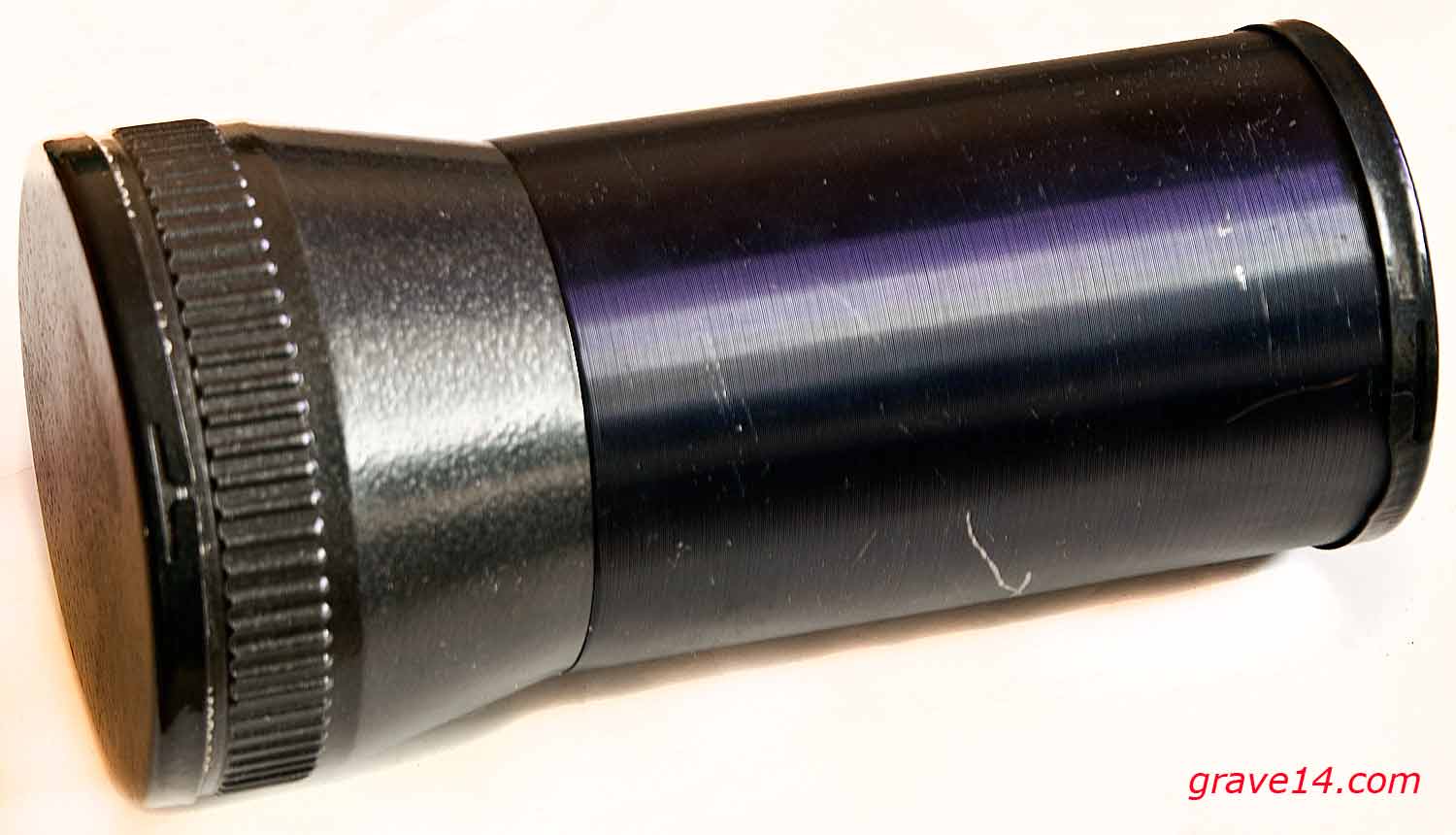

Сам объектив: это такая металлическая труба, или правильнее тубус. По бокам крышки - защита оптики. Его длина 149 мм, без крышек - это длина оправы, Длина самой оптики, от стекла до стекла - 139,5 мм. Посадочный диаметр 62,5 мм. Диаметр оправы максимальный - 75 мм.

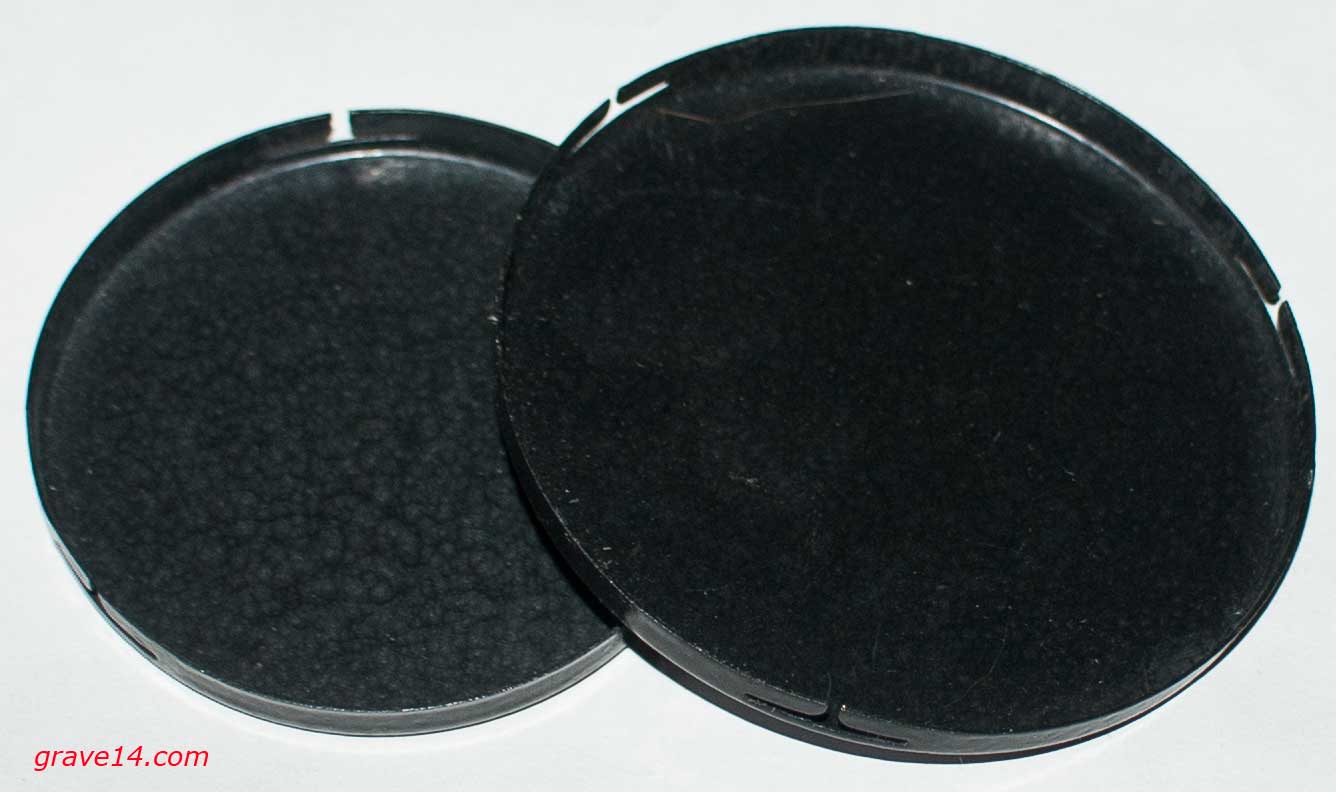

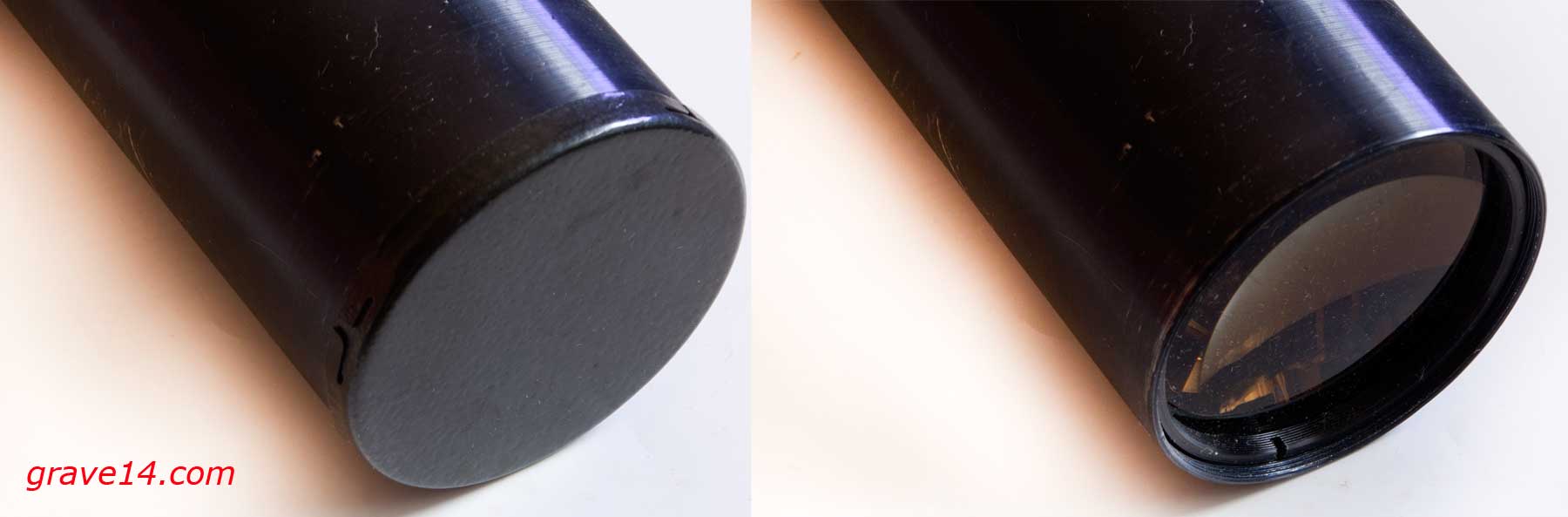

Снимаем эти крышки - сталь... окрашенная молотковой эмалью.

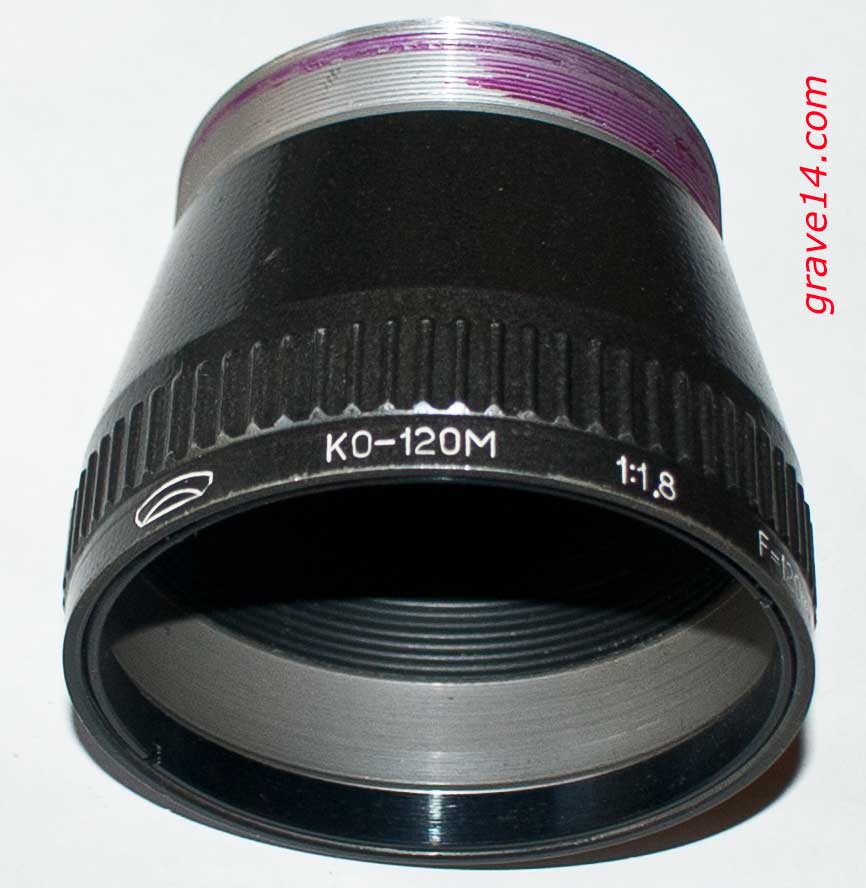

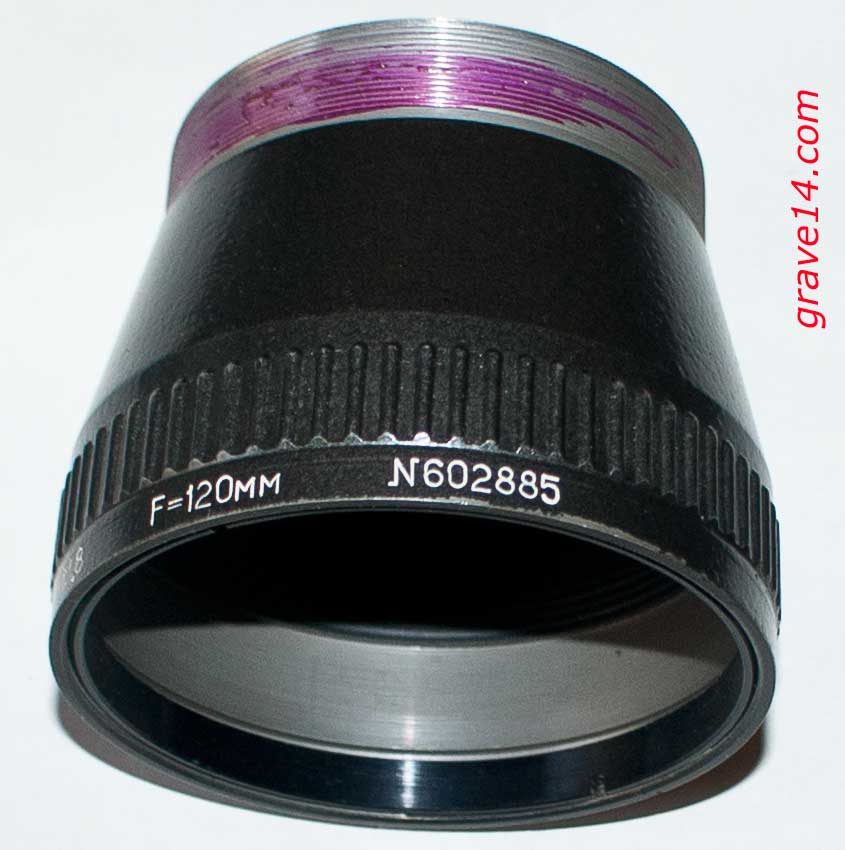

По переднему наружному краю объектива идет такая выгравированная маркировка: КО-120М 1:1,8 F=120мм №602885

Тут же логотип производителя - склеенная линза. Производитель этого объектива ММЗ - Минский механический завод имени С.И. Вавилова. С 1971 года стало ПО БелОМО - Белорусское оптико-механическое объединение.

Задняя (посадочная) часть тубуса.

Технические характеристики КО-120М:

• Фокусное расстояние - 120 мм
• Угол зрения: ~18 градусов на APS
• Максимальная апертура: F/1.8
• Отклонение по цветности - 1,5 порога
• Проекционное разрешение (центр/край): 75/40 линий/мм (по другим данным 90/45)
• Конструкция: 4 линзы в двух положительных склейках "Апланат" (условно)
• Формат - может работать на полном кадре
• Вес 580-655 г.
• Годы выпуска - с 60-х по 90-е.

Разборка объектива КО-120М

Выкручиваем резьбовые кольца (шлицевые гайки) - стандартное крепление линз. Извлекаем их. Передняя часть тубуса отвинчивается (видно на фото выше). Материал объектива - алюминий (обе части тубуса и гайки). Цилиндрическая часть покрыта чернением, передняя коническая окрашена молотковой эмалью. Как и защитные стальные крышки. Все изготовлено достаточно качественно.

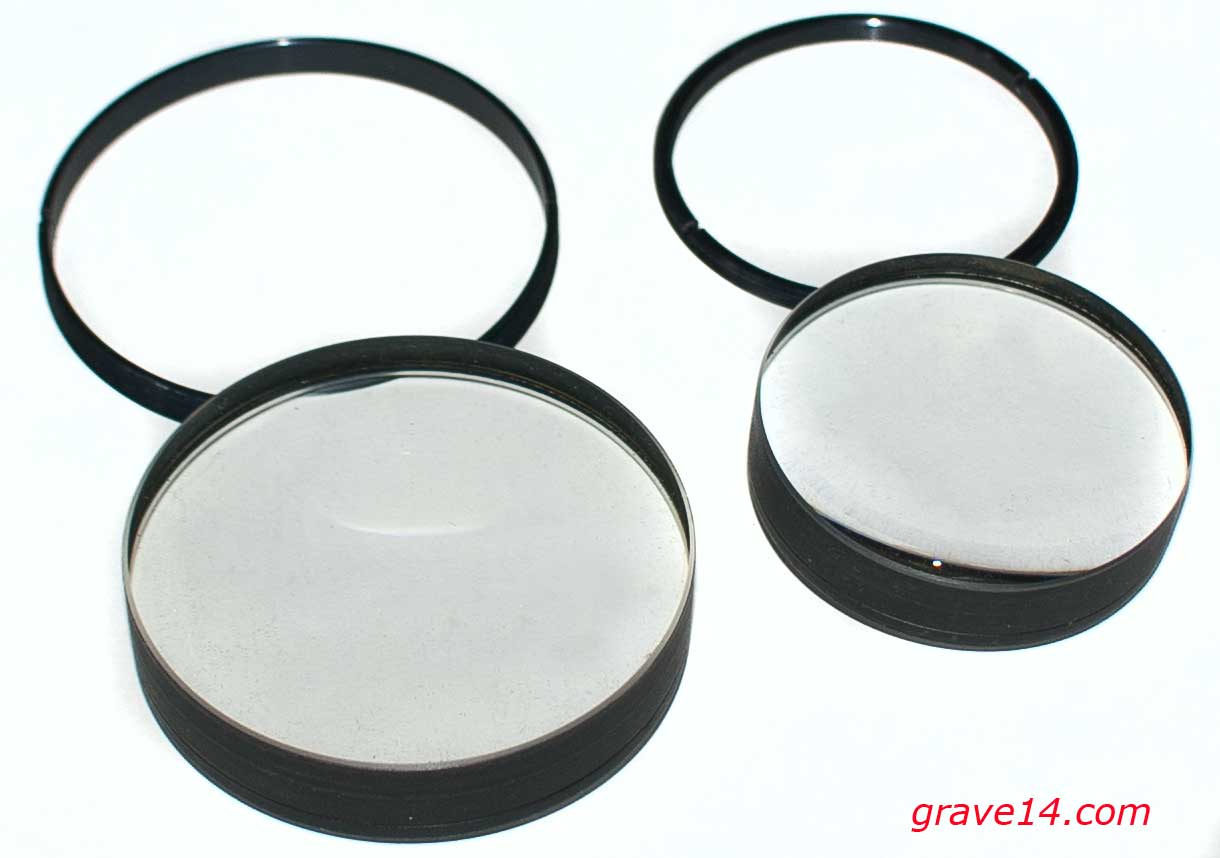

Передняя линза 68 мм. Задняя линза диаметр 56 мм. Шлицевые гайки к ним. Линзы объектива имеют просветление, по одним данным однослойное просветление, по другим данным двухслойное.

Особенности объектива КО-120М

В нем отсутствуют фокусировочный механизм, нет диафрагмы и резьбы под фильтры. Это сильно модернизированная версия Апланата для кинопроекторов.

КО - расшифровывается как Кино Объектив. Его делали для достаточно большого количества разных кинопроекторов, как стационарных, так и передвижных, под 35-мм кинопленку. Например, многие проекторы серии "Украина", "Крок", КН и другие. Для кинотеатров и клубов, зрительных залов и на открытой местности (на колхозном поле или в воинской части), где было 20 метров (плюс/минус) от проектора до экрана.

Очень простой, дешевый, надежный, обеспечивал картинку на все 100%.

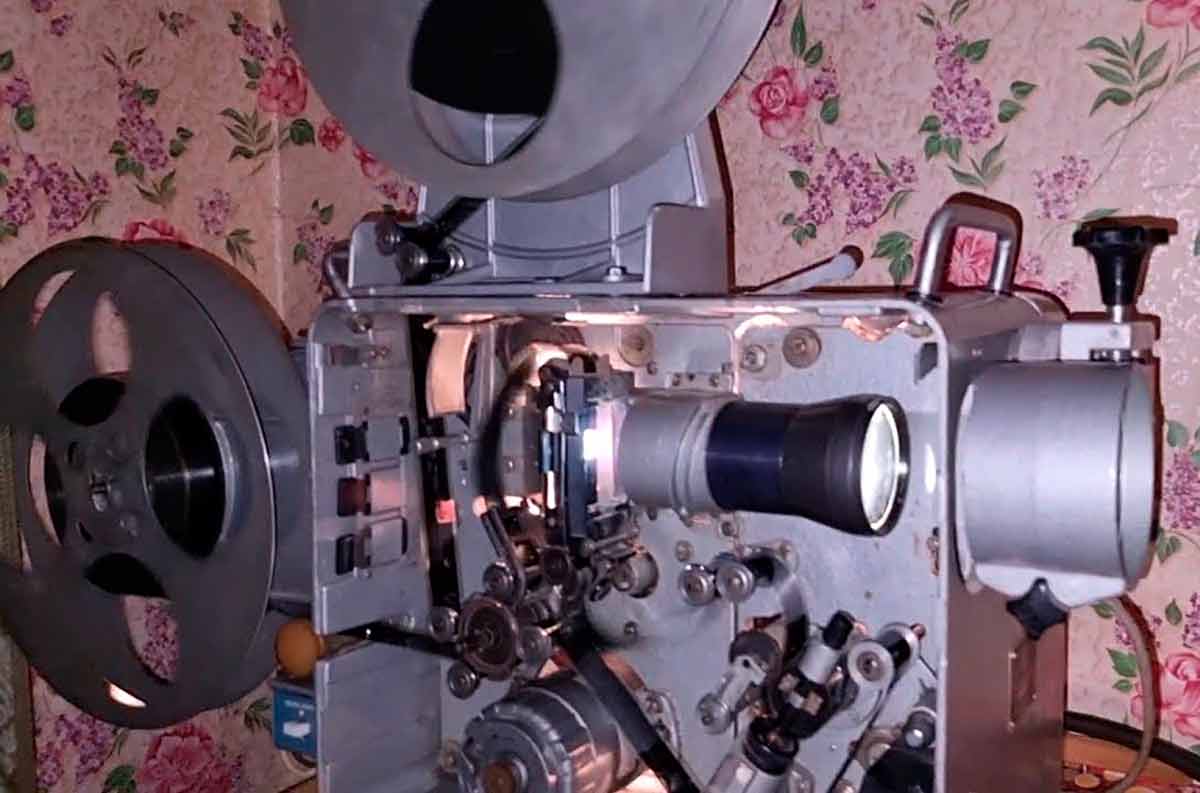

Популярный кинопроектор 35мм КН-20а с объективом КО-120М

Надо отметить такие моменты: данный объектив производился много лет, причем на многих оптико-механических заводах СССР, поставлялся на экспорт. Позже именовался 35КП-1,8/120. Поэтому были разные небольшие отличия: корпус был или цельный или из двух частей - как в данном случае. Почти всегда использовали алюминий, но иногда в ход шла латунь и бронза, иногда и сталь. Иногда комплектовались переходниками и оправками.

Современное использование

Со времен СССР осталось колоссальное количество этих объективов, и хоть их активно разбирают и сдают на цветной металл, им пока далеко до "редкостей". Средняя и разумная цена на него сегодня (2026-2027 гг.) - не более 500 рублей (за идеальное состояние). Впрочем, есть люди, которые просят за него 2-3 тысячи, я видел раз объявление в интернете, где продавец хотел получить за этот объектив 10 тысяч российских рублей.

Надо понимать одно - этот объектив создавался именно для проекционной аппаратуры, применение его в иных областях сопряжено с рядом трудностей и зачастую попросту нецелесообразно!

Есть определенная активная группа "любителей археологии" и среди энтузиастов-фотографов. И хотя все говорят, что он имеет кривое поле, что на его доработку (адаптацию) требуются затраты времени и сил, что надо приноравливаться... одновременно - это отличный объект для уникальных экспериментов, у него огромный потенциал в художественной съемке, а его кривое поле - это источник красивых эффектов и необычайных подходов.

Можно использовать переднюю отвинчивающуюся часть и использовать как макронасадку для современных объективов (тоже требует подгонки или переходных колец.

Также многие пробовали переделывать их в телескопы, если был под рукой более-менее приличный окуляр, максимальное увеличение не более х15, что, в общем-то, неплохо.

По части светосильных объективов, сейчас уже не производят объективы с такой же схемой... с ирисовой диафрагмой... при той же дешевизне в производстве...
