Аналоговый проводной телефон Panasonic KX-TS2350RUC

Сегодня мы опишем и разберем простенький проводной телефонный аппарат Panasonic KX-TS2350RUC. Аппарат оригинальный, т.е. не китайская подделка. Сделан внешне качественно.

+ Щелкайте по фото, чтобы увеличить!

Внешний осмотр

Все крайне просто: сверху трубка с витым проводом, вправо от нее 16 кнопок номеронабирателя и управления. Подсветки эти кнопки не имеют. На верхнем срезе аппарата разъем для подключения телефонной линии - разъем стандартный, RJ11. Слева на корпусе разъем для подключения витого кабеля к телефонной трубке. Там же два переключателя: один дает выбор для режима набора номера - тональный или импульсный. Второй переключатель - громкость звонка. Тут три варианта - громко, средне и выключено. Трубка простейшая, она кладется на такой же простой рычаг.

Цветовые оформления были, конечно, у этого телефонного аппарата разные. Но в целом - строго, просто и со вкусом.

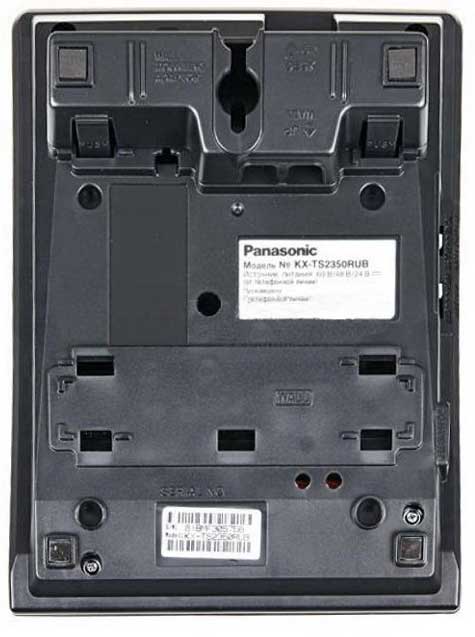

На нижней стороне ничего интересного: этикетка, элементы для навески аппарата на стену, съемный пластмассовый кронштейн (когда стоит на столе, он придает угол аппарату), резиновые ножки...

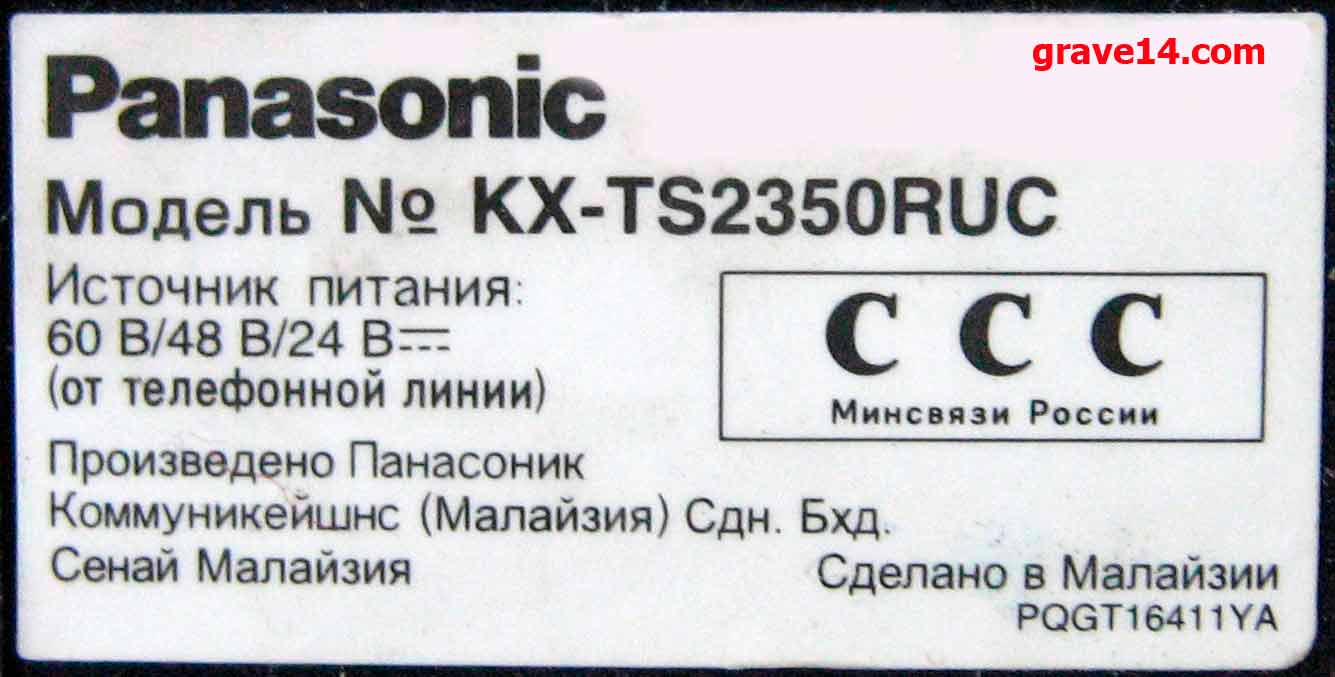

На этикетке: логотип Panasonic, название модели KX-TS2350RUC. Источник питания 60 В/48 В/24 В постоянный ток - от телефонной линии. Произведено Панасоник Коммуникейшнс (Малайзия) Сдн. Бхд. Сенай Малайзия. Сделано в Малайзии... Значок сертификации Минсвязи России.

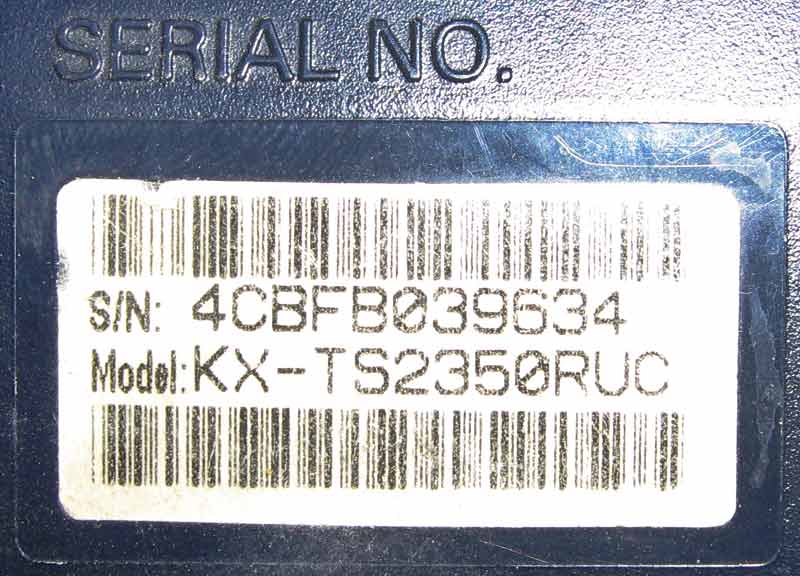

Еще одна наклейка, на ней штрих коды и надписи: S/N: 4CBFB039634 и опять название модели...

Разборка Panasonic KX-TS2350RUC

Сам процесс разборки также ничего сложного из себя не представляет, тем не менее, я выкладываю сервис мануал - скачайте здесь. Это может пригодиться, там и характеристики аппарата указаны и схемы есть...

Выкрутив винты и разделив корпус, мы в итоге достанет две печатные платы, два разъема и один спикерфон.

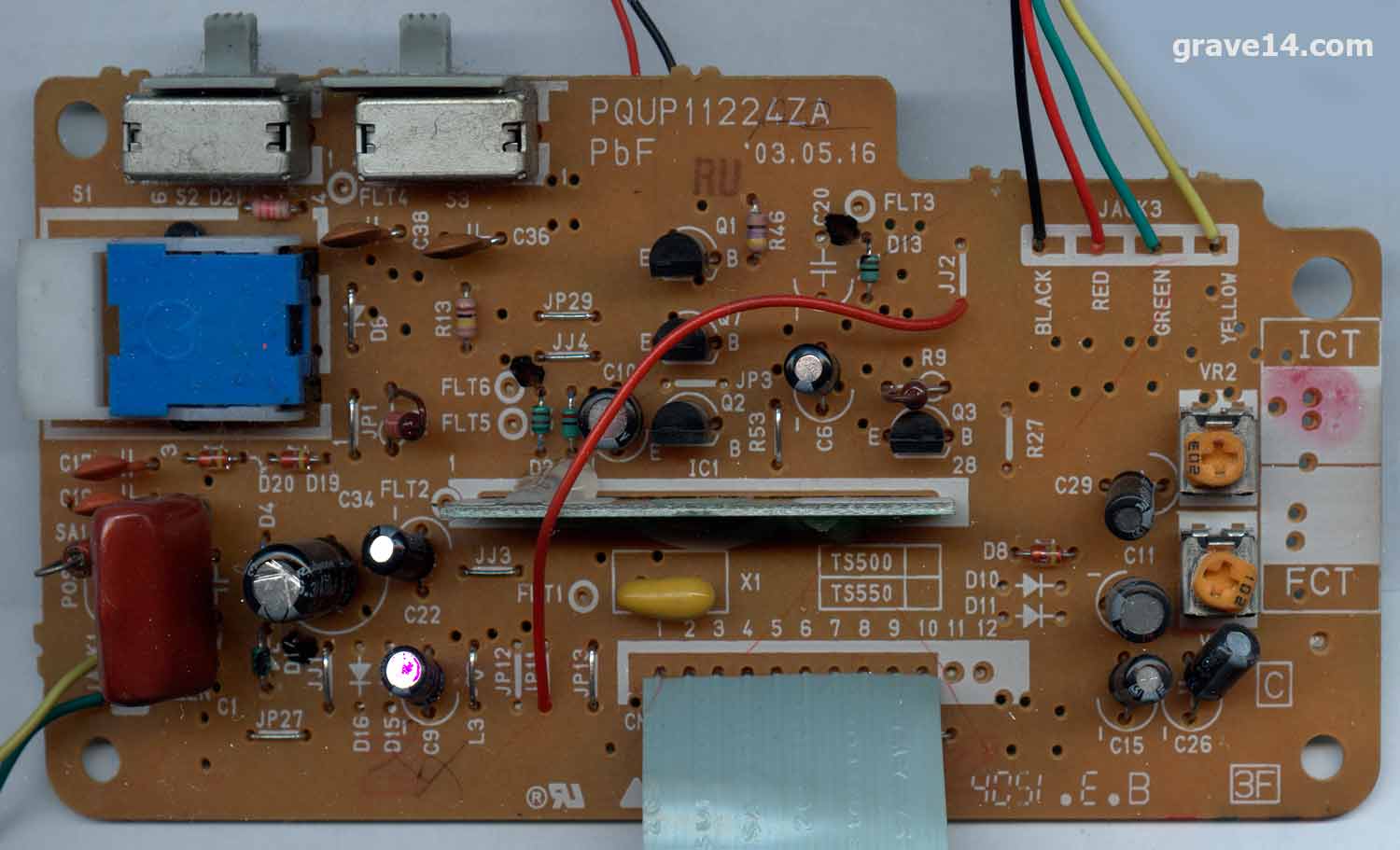

PQUP11224ZA плата телефона

Именно такая маркировка нанесена на текстолит основной платы этого телефона (он односторонний). Кроме того на плате есть маркировки: PbF и 03.05.16, и прочие... На плате переключатели режимов, кнопка рычага трубки, все прочие элементы... смотрите схему, ссылка на скачивание выше.

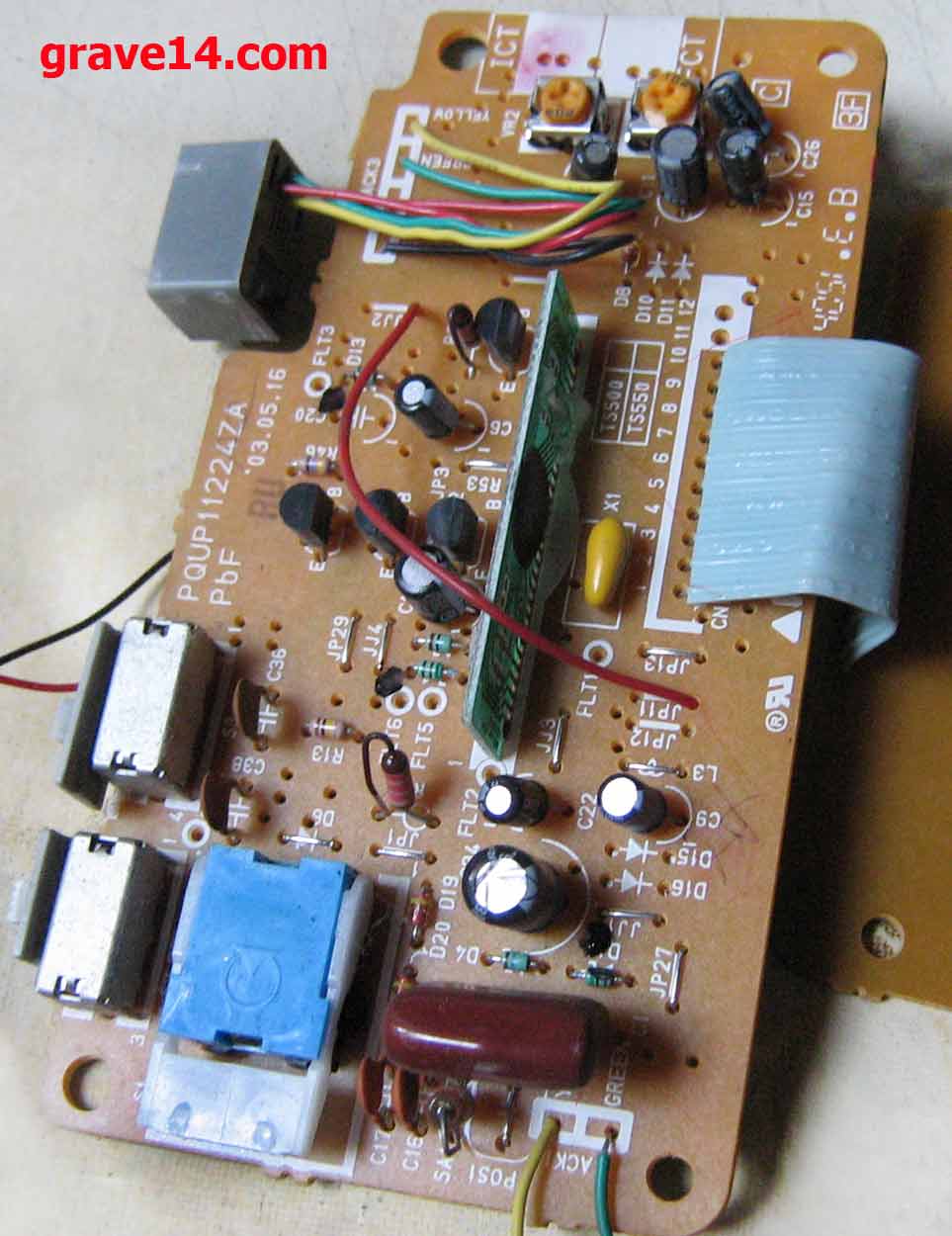

В плате есть прорезь и в нее вертикально вставлена и впаяна одна маленькая платка - это, по сути, микросхема - процессор аппарата. Маркировки нет, так как микросхема бескорпусная, залита компаундом.

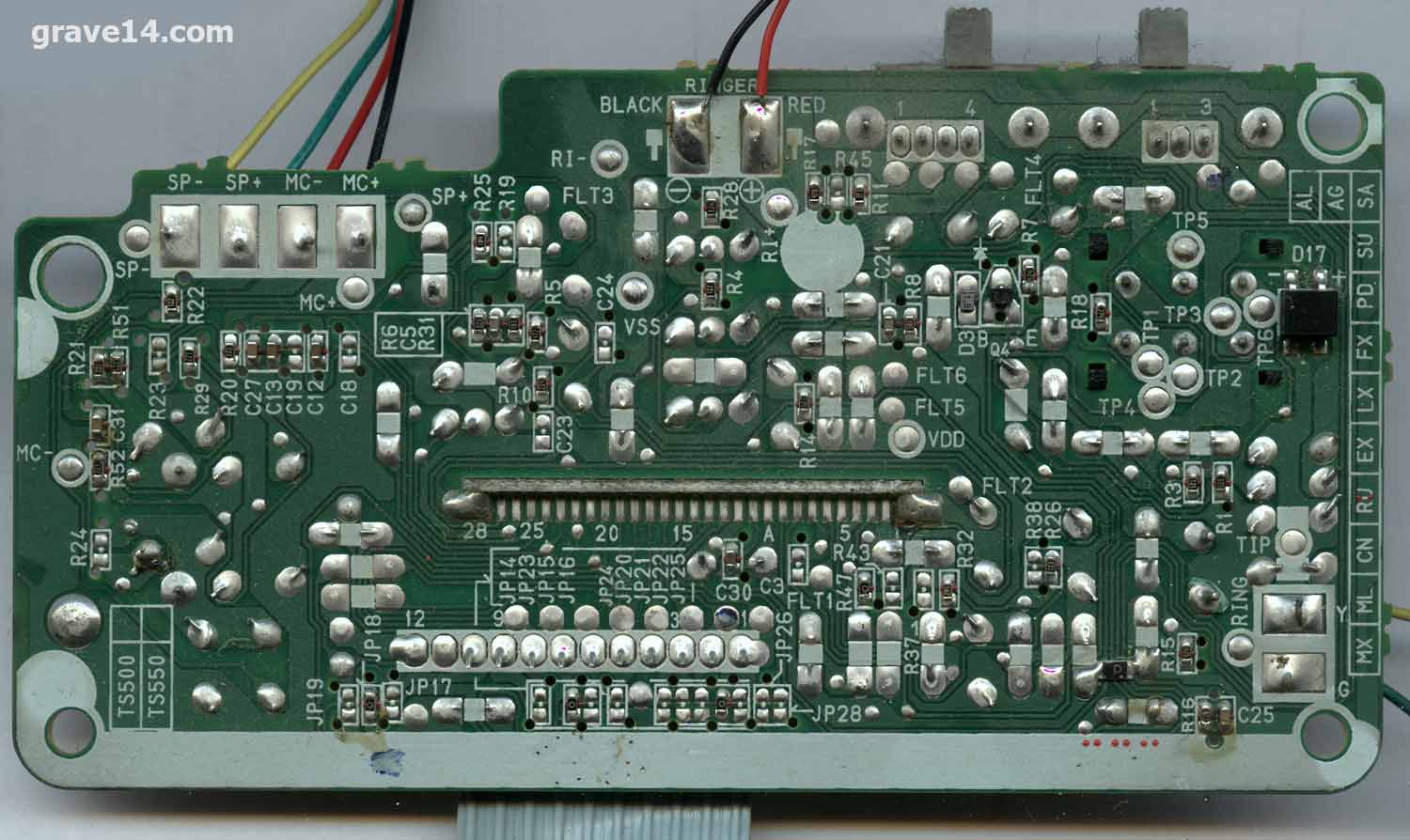

Обратная сторона этой платы, здесь есть некоторое количество SMD-элементов... Эта и другие фотографии у меня есть большего размера и высокого разрешения, если вам нужно - пишите в комментариях, и я это выложу.

От этой платы идет 10-жильный шлейф, и он идет на матрицу кнопок.

На плате присутствуют такие элементы

Микросхема:

• N5BCBZ000001

Транзисторы:

• B1ACGP000007
• PQVT2N6517CA
• PQVTKSB564AC
• B1CEGF000004

Диоды:

• МА4051
• МА4100
• B0EAAD000001

Диодный мост:

• B0EDER000009

На плате с обеих сторон много разведенных и пустующих мест...

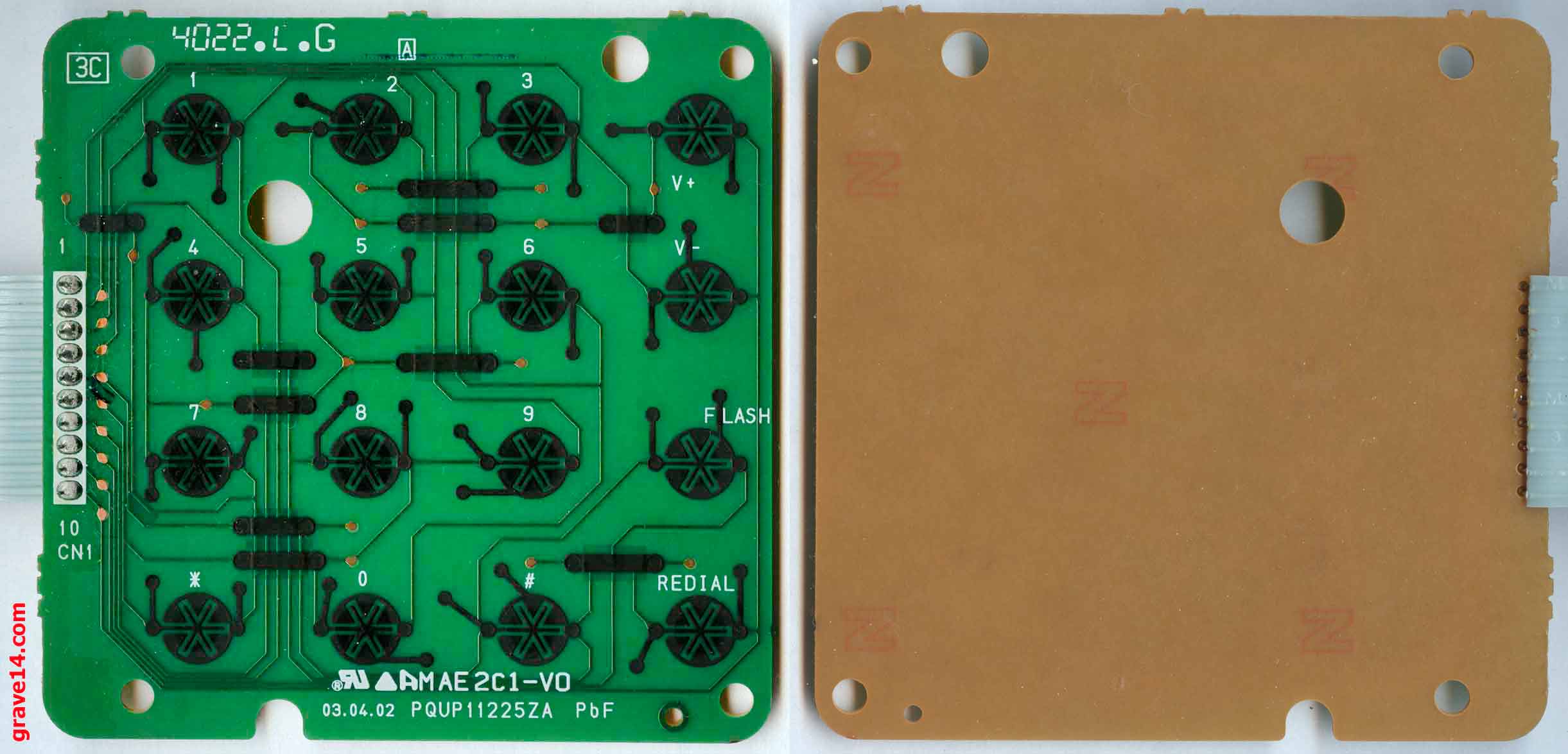

PQUP11225ZA - номеронабиратель

Плата набора номера и управления - типичное мембранное решение. Просто и удобно, дешево! Здесь, в общем-то, ничего интересного нет... С обратной стороны этой платы вообще пусто.

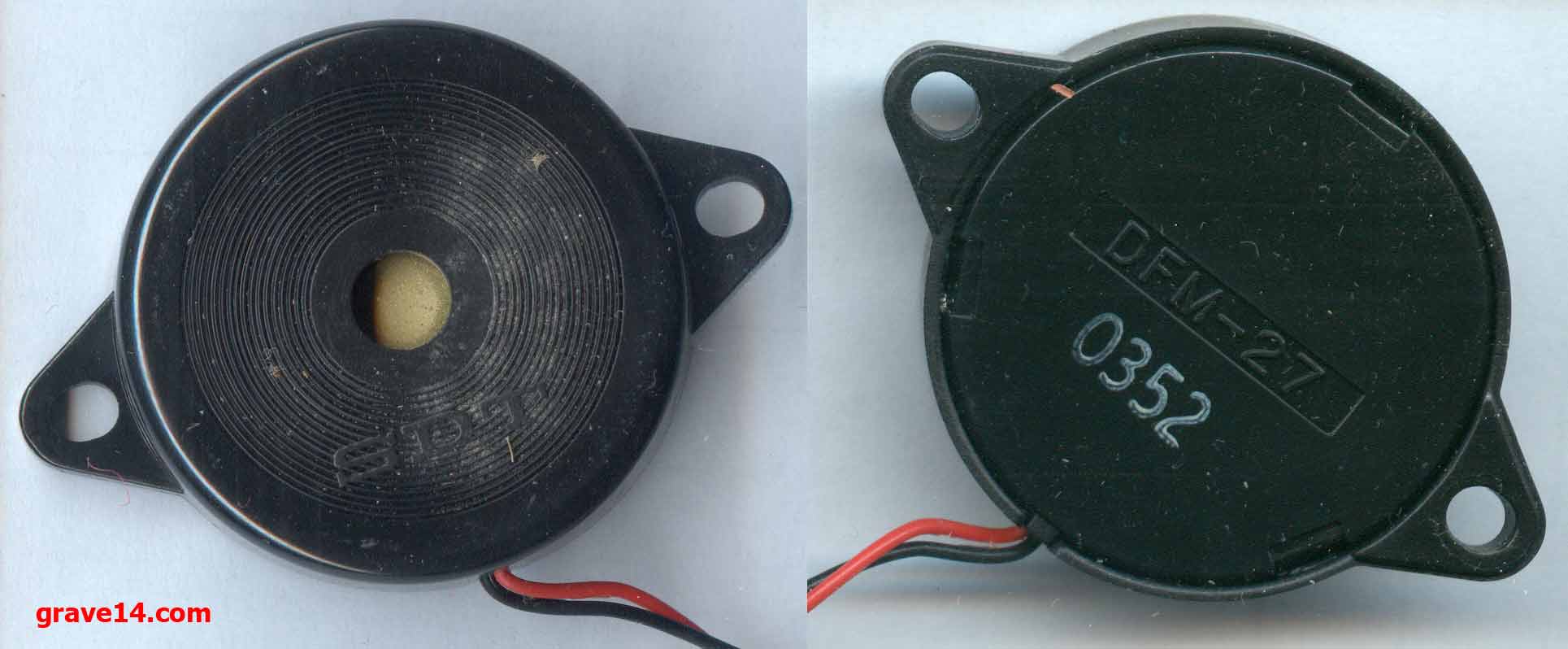

Звонок

Это обычный пьезокерамический излучатель в пластмассовом корпусе - это акустическое оформление делает его весьма громким. На лицевой стороне маркировка: SDT и с обратной стороны DFM-27, а краской нанесено - 0352. Это достаточно распространенный пьезоизлучатель, применялся во многих телефонных аппаратах. И сейчас используется в разных устройствах, где требуются звуковые сигналы.

Трубка

Этот материал скоро будет - просто фотографии с разборкой этой трубки куда-то подевались... Как найду, обязательно статью дополню.

Итого - заключение

Телефонный аналоговый проводной аппарат - неплохой и в целом надежный, его используют и сегодня... хотя сотовая связь почти вытеснила обычную телефонию. Но, пропал свет - а он работает! Разрядился аккумулятор и помер ваш смартфон... а ему не требуется батарейка...
