Блок питания для настольного компьютера - их значение обычно недооценивают... а зря!

Тестирование блоков питания Enermax ETA450AWT и Lepa G650-MAS

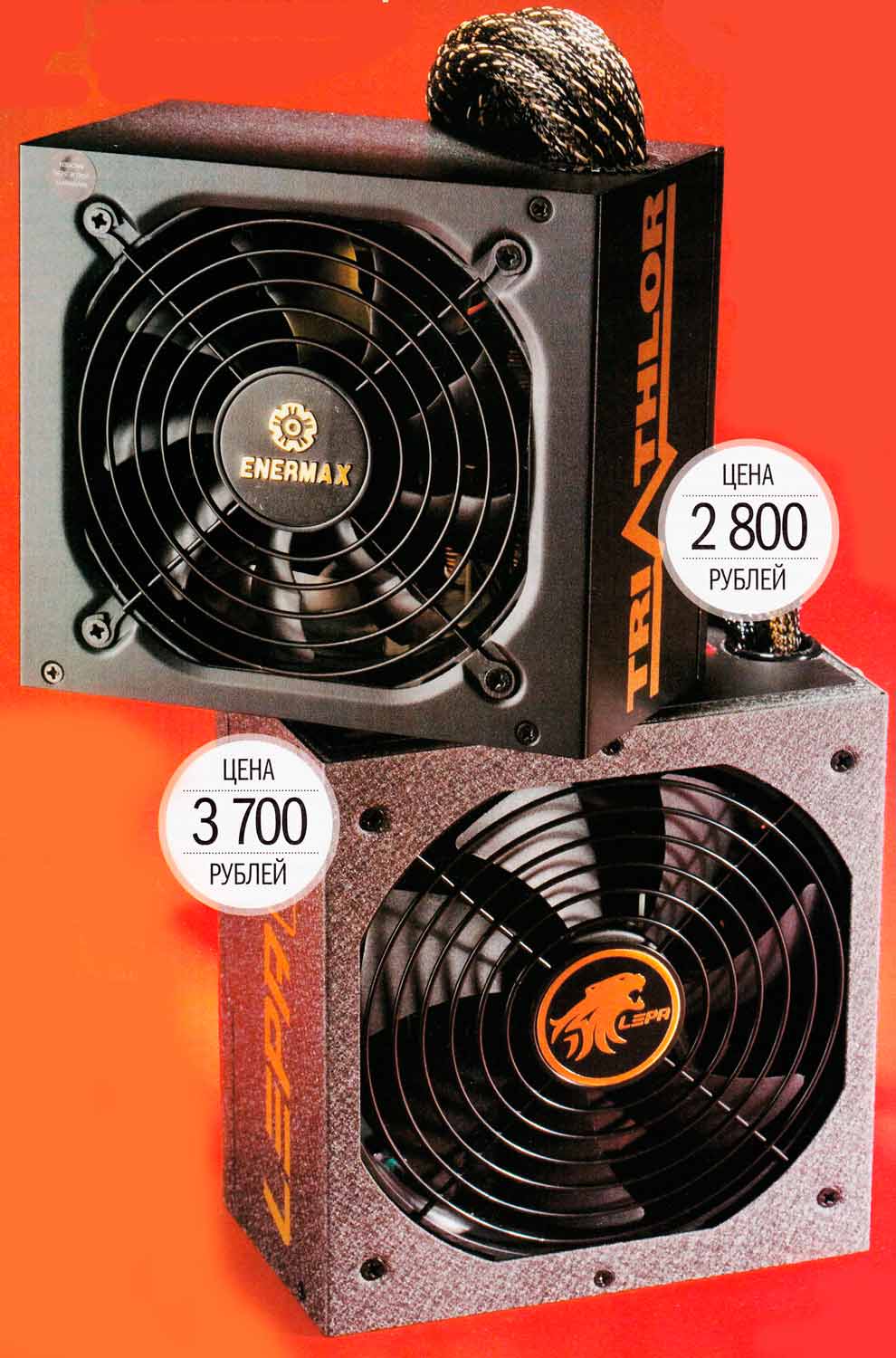

Постоянному читателю журнала хорошо известно, что компания LEPA Technology находится под патронажем известнейшей тайваньской мануфактуры ENERMAX. Но вот сами блоки питания в России официально появились в продаже в 2011-2012 гг. А раз так, то мы решили протестировать один из них - БП LEPA G650-MAS. К счастью, в посылке, адресованной тестовой лаборатории, мы отыскали еще одно устройство - ENERMAX ETA450AWT, гордого представителя новой линейки блоков питания Triathlon

Бронзовый мальчик

Начнем обзор, пожалуй, по старшинству. А именно с блока питания ENERMAX ETA45OAWT. На момент написания статьи линейка power supply Triathlor насчитывала четыре модели мощностью 300 Вт, 385 Вт, 450 Вт и 550 Вт. К нам на тест приехал БП мощностью 450 Вт. Очевидно, что данные блоки разработаны с целью стабильного и надежного питания не слишком мощных систем. В основном офисных ПК и НТРС.

Однако ENERMAX ETA450AWT имеет в своем распоряжении сразу два кабеля 6+2 пин PCI-Е для питания видеокарт. Основные достоинства любого Triathlon — высокая эффективность, достигаемая за счет поддержки стандарта 80 PLUS Bronze, и бесшумная работа, достигаемая за счет технологии Т.В.Silence inside! Встроенный 120-миллиметровый вентилятор автоматически меняет обороты в зависимости от температуры внутри корпуса блока питания. Так, при нагрузке от 0 до 50% вентилятор раскручивается до 500-900 об/мин. С увеличением нагрузки увеличиваются и обороты: до 1800-2300 единиц в минуту. Также ENERMAX ETA450AWT оснащен технологией Zero Load Design, обеспечивающей стабильное выходное напряжение даже при отсутствии нагрузки на блок питания как таковой.

Модель мощностью 450 Вт имеет две 12-вольтовые шины, способные «держать» ток в размере 37 А и выдавать мощность до 444 Вт. Признаемся, такого потенциала +12V у блоков питания подобного класса мы еще не видели. Как следствие, построение кросс-нагрузочных характёристик показало, что по 12-вольтовой линии отклонения напряжений не превышают одного процента!

Напоследок отметим, что среди блоков питания Triathlor есть и модульные модели мощностью 550 Вт, 650 Вт и 700 Вт. Помимо стандартных кабелей 24 пин для питания материнской платы, 4+4 пин для питания процессора и 6+2 пин для питания видеокарты ENERMAX ETA450AWT имеет два кабеля с пятью SATA-коннекторами, четырьмя MOLEX-разъемами и одним FDD.

Технические характеристики Enermax ETA450AWT:

• Тип: немодульный блок питания
• Номинальная мощность: 450 Вт
• Стандарт 80 PLUS: Bronze
• Входное напряжение: 100-240 В
• Ток по линиям; +3.3V - 20А, +5V - 20A, +12V - 37A, - 12V - 0.5A, +5Vsb - 2.5A
• Мощность по линиям: +3.3V & +5V - 110 Вт, +12V - 444 Вт, -12V – 6 Вт, +5Vsb - 12.5 Вт
• Неразъемные кабели: 1х 24 пин МоВо, 1х 4+4 пин CPU, 2х 6+2 пин PCI-E, 1x SATA (5 коннекторов), 1х MOLEX (4 коннектора + 1x FDD) Съемные кабели; нет
• Вентилятор: 1х 120 мм

Интересный факт

Для сравнения менеджмента кабелей возьмем блок питания LEPA G1600, который имеет в своем активе два 8-пиновых и один 4-пиновый разъем для питания центрального процессора, десять 6+2 пин PCI-Е, десять MOLEX- и четырнадцать SATA-коннекторов! Воистину такой штукой можно запитать сразу три системы, если не больше.

Кто сказал «мяу»?

Блок питания LEPA G650-MAS - птица совершенно другого полета. Это топовое решение, предназначенное для сборки серьезных «машин». А потому в линейке G-Series, модель G650-MAS является одной из самых маломощных. Серия также насчитывает БП мощностью 500 Вт, 700 Вт, 750 Вт, 850 Вт, 900 Вт, 1000 Вт и даже 1600 Вт. Все БП G-Series сертифицированы согласно стандарту 80 PLUS Gold. А это значит, что КПД устройства при напряжении 115 В не должно быть ниже 87%, а при напряжении 230 В - не ниже 88%.

Эффективно работает не только сам БП, но и его система охлаждения. Работает абсолютно бесшумно. При том что G650-MAS оснащен 135-милиметровым вентилятором, при минимальной нагрузке крыльчатка не крутится вообще. И лишь при серьезной нагрузке начинает раскручиваться, но все равно функционирует бесшумно.

Технические характеристики Lepa C650-MAS:

• Тип: модульный блок питания
• Номинальная мощность: 650 Вт
• Стандарт 80 PLUS: Gold
• Входное напряжение: 100-240 В
• Ток по линиям: +3.3V - 20А, +5V - 20А, +12V - 54A, -12V - 0.8A, +5Vsb - 3A
• Мощность по линиям: +3.3V & +5V - 100 Вт, +127 - 648 Вт, -12V - 9.6 Вт, +5 Vsb - 15 Вт
• Неразъемные кабели: 1х 24 пин МоВо, 1х 4+4 пин CPU
• Съемные кабели: 2х 6+2 пин PCI-E (4 коннектора), 3х SATA (9 коннекторов), 1х MOLEX (4 коннектора + 1x FDD)
• Вентилятор: 1х 135 мм

Наконец, еще одно достоинство в копилочку G650-MAS - модульность устройства. Несъемными кабелями являются только монолитные 24 пин и 4+4 пин. Остальные подключаются к модульному блоку. Очевидно, что мощность диктует и количество проводов. С G650-MAS можно рассчитывать на подключение двух видеокарт, благо в комплекте с БП идут два кабеля PCI-E 6+2, и до 9 SATA-устройств. Также в комплекте идет шлейф с четырьмя разъемами MOLEX и одним FDD.

Про бесшумную работу системы охлаждения сказали. Теперь поговорим о результатах тестирования.

При несерьезном двухпроцентном отклонении по линии +5V мы имеем практически идеальные напряжения по линии +3.3V и, что самое важное, по линии +12V. В общем, результаты более чем достойные.

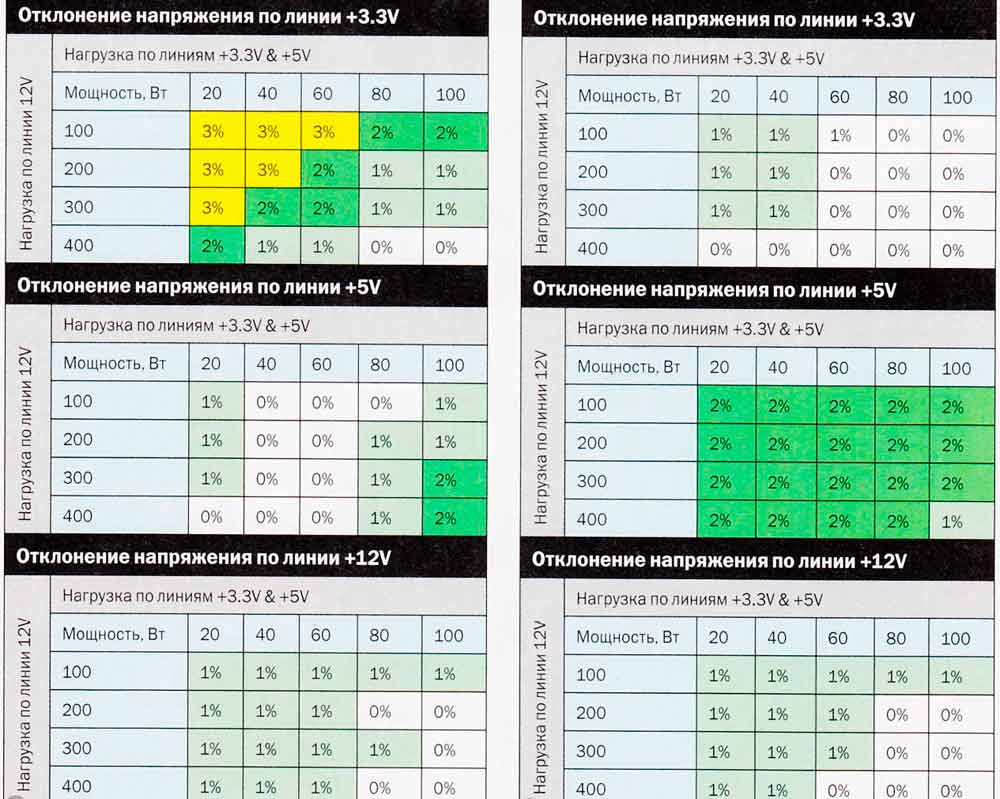

Использовался тестовый стенд – нагрузочный блок D-RAM DBS-2200. В таблице слева: Enermax ETA450AWT мы видим небольшой завал по линии напряжения 3,3 вольта - это в пределах допустмого. Остальные отклонения незначительные. Таблица справа - это результаты тестирования Lepa G650-MAS и они почти идеальные.

Каждому - свое

Итак, сегодня мы рассмотрели два принципиально разных устройства. Один блок питания - Enermax ETA450AWT - предназначен скорее для питания офисных и мультимедийных систем. Другой - Lepa G650-MAS - отлично подойдет для сборки геймерского ПК или рабочей станции. Но есть у этих БП что-то общее, а именно высокое качество сборки компонентов и высокая производительность.

@ Автор: Сергей Плотников
