Микрокнопки из Китая - обзор и разборка

Сегодня мы опишем и полностью разберем микрокнопку, которая называется то XN-7, то FM1-1115... Сделана она, конечно же, в Китае.

Внешний обзор

Итак, это маленькие не фиксируемые микрокнопки - типа концевых выключателей - они часто именно так и используются. Но по порядку.

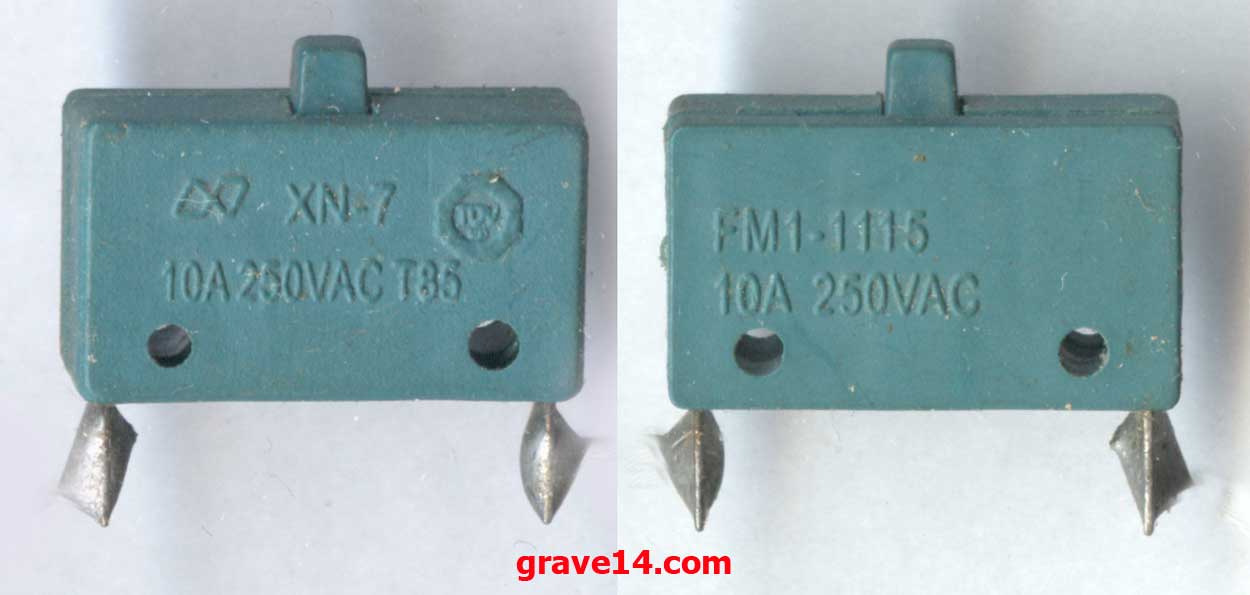

Внешне: пластмассовый корпус и сверху сама кнопка. Внизу два вывода под пайку. Сбоку два сквозных отверстия - для монтажа. Изделие универсальное и потому вариантов тут масса.

Маркировки с двух сторон такие: с одной XN-7, а с другой FM1-1115. И технические данные: 10A 250VAC. а еще с одной стороны - T85. Что это - не знаю. Затем логотип производителя - аббревиатура TDV в шестиграннике. Кто это - не знаем...

Разборка XN-7 или FM1-1115

Разобрать не сложно - корпус пластмассовый и склеен - разборка только с разрушением.

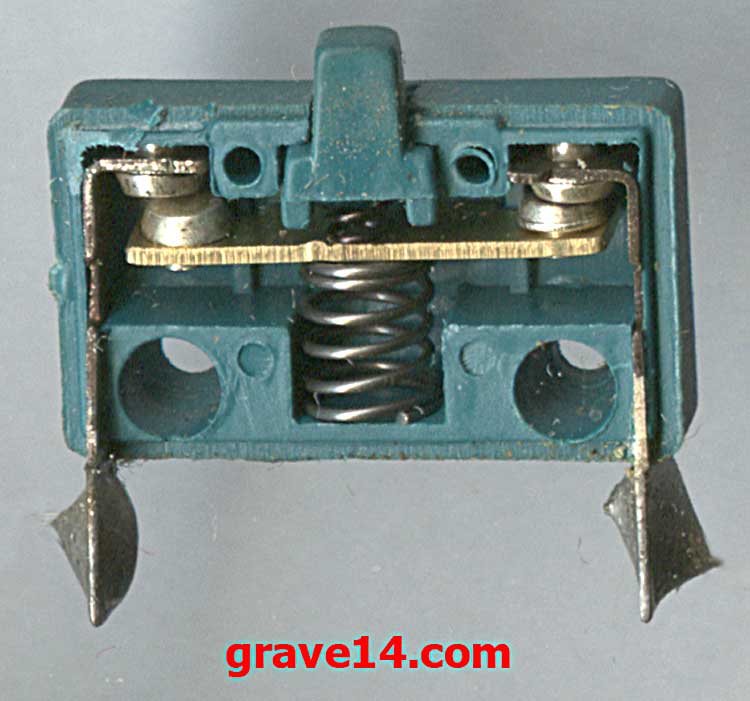

А внутри видим самую примитивную конструкцию: Два контакта и одна пластина с контактами - снизу её давит пружина, а верху сама кнопка - рычаг, который нажимает сверху.

Ломаем!

Чтобы достать всё это, придется ломать корпус бокорезами... иначе никак.

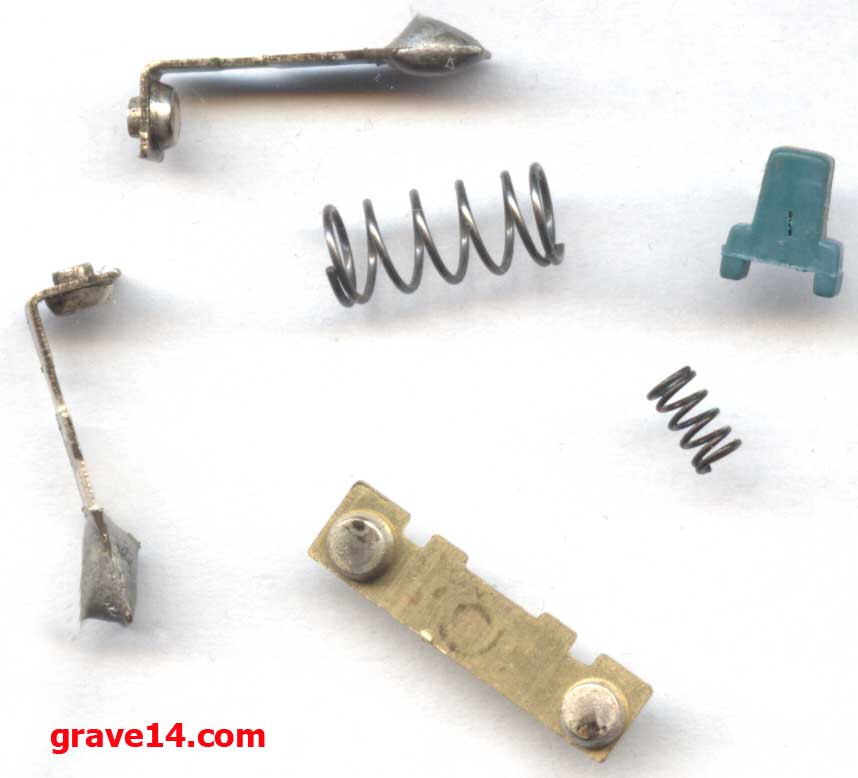

И вот добыли всё содержимое. Вот они шесть элементов, которые добыли: два неподвижных контакта и один подвижный - латунь, с впрессованными вставками - тоже из латуни, но с толстым слоем серебра. Как видите по фото - серебро местами облезло - выгорело... Потом пластмассовая кнопка и две пружины - всё.

Оранжевая...

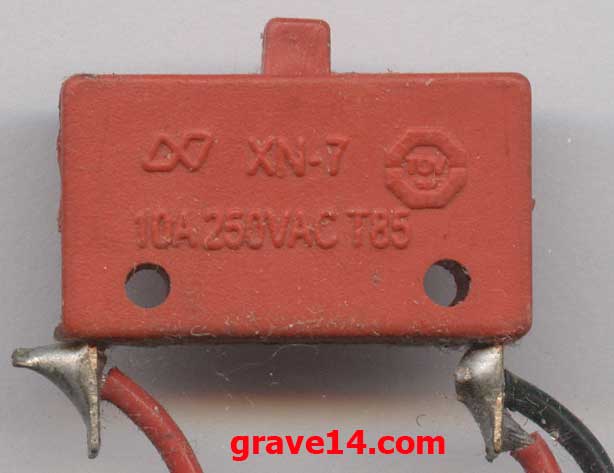

Вот кнопка другого цвета - но все это одно и то же...

Итоги

Сделано все неплохо и надежно, экономия на серебре приводит к негативным последствиям. Впрочем, свой срок работы они исправно вытягивают.

Область применения очень широкая - это массовый продукт, который востребован в самой разной технике, в первую очередь - в бытовой.

Как предмет аффинажа - это не интересно. По крайней мере, на сегодня. Стоимость латуни выше стоимости серебра (которое можно добыть, но с ощутимыми потерями).
